El mercado de laser blanking crece a una CAGR del 8,59%, alcanzando $936M para 2032 — impulsado por la demanda de fabricación flexible y sin matrices en las industrias automotriz, electrodomésticos, HVAC y electrónica.
Revolucione Su Proceso de Blanking con Sistemas Láser Alimentados por Bobina
Más del 90% del costo del blank es materia prima. Incluso una reducción del 5% en desperdicio en una línea de producción ocupada ahorra hasta $1.000.000 por año. Producción de piezas de alta calidad directamente desde bobinas con mínima pérdida de material — ahorro de material del 15–20% frente al procesamiento láser alimentado por chapas, aumentando la eficiencia hasta un 400%.
En stockVEA LA MÁQUINA EN ALEMANIA
Una línea SU3E ya está en Alemania.
Línea completa: desbobinador, enderezadora, corte por láser y clasificación robotizada. La presentamos en EuroBLECH, en Hannover, para que juzgue la máquina en persona y no por una ficha técnica.
- Un cabezal de corte
- Láser de fibra de 3 kW
- Ancho de bobina hasta 1.250 mm
- Material 0,6–1,5 mm
- Mesa de corte 1.250 × 3.000 mm
- Clasificación robotizada de 6 ejes
EuroBLECH · 28.ª Feria Internacional de Tecnología de Transformación de Chapa · Recinto Ferial de Hannover · del 20 al 23 de octubre de 2026 · Pabellón 15, estand C06
¿Por Qué Elegir el Corte por Láser Alimentado por Bobina?
Supere el blanking mecánico y los láser de mesa con flexibilidad y eficiencia sin igual.

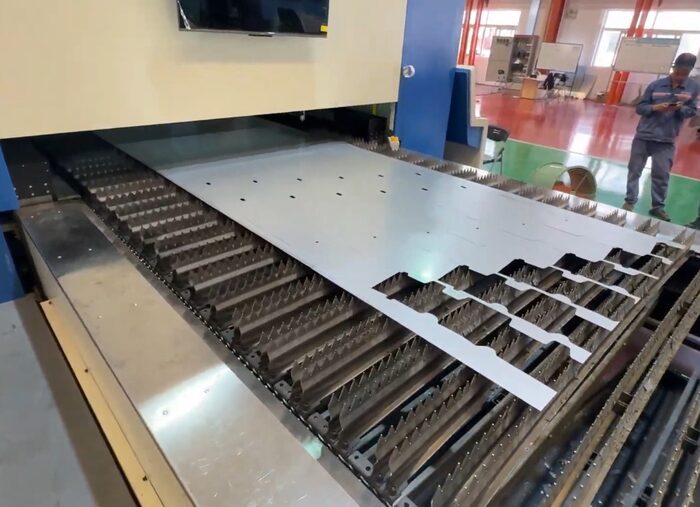

Eficiencia de Material
El nesting ajustado y la alimentación continua de bobina reducen el desperdicio un 15–20% frente a sistemas alimentados por chapas.

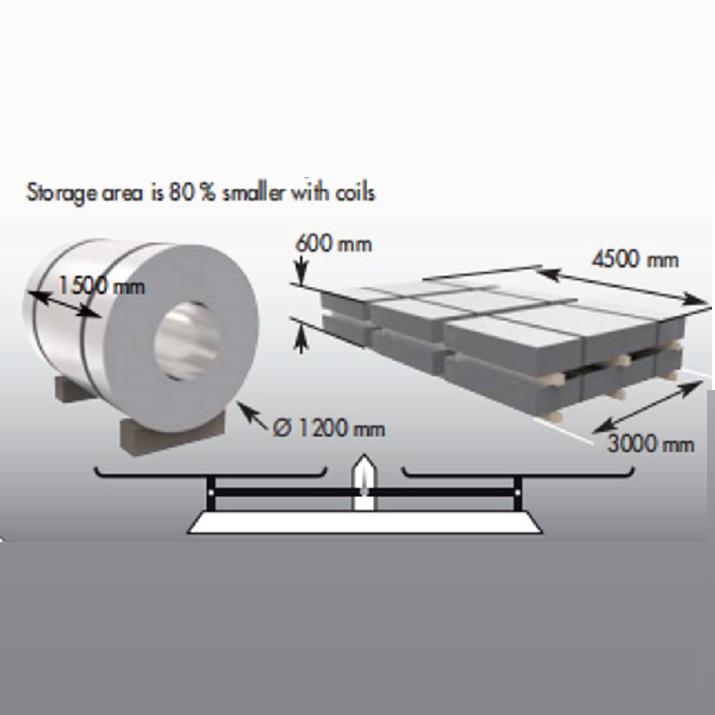

Ahorro de Espacio
Las bobinas requieren hasta un 80% menos de espacio de almacén en comparación con el stock equivalente de chapas.

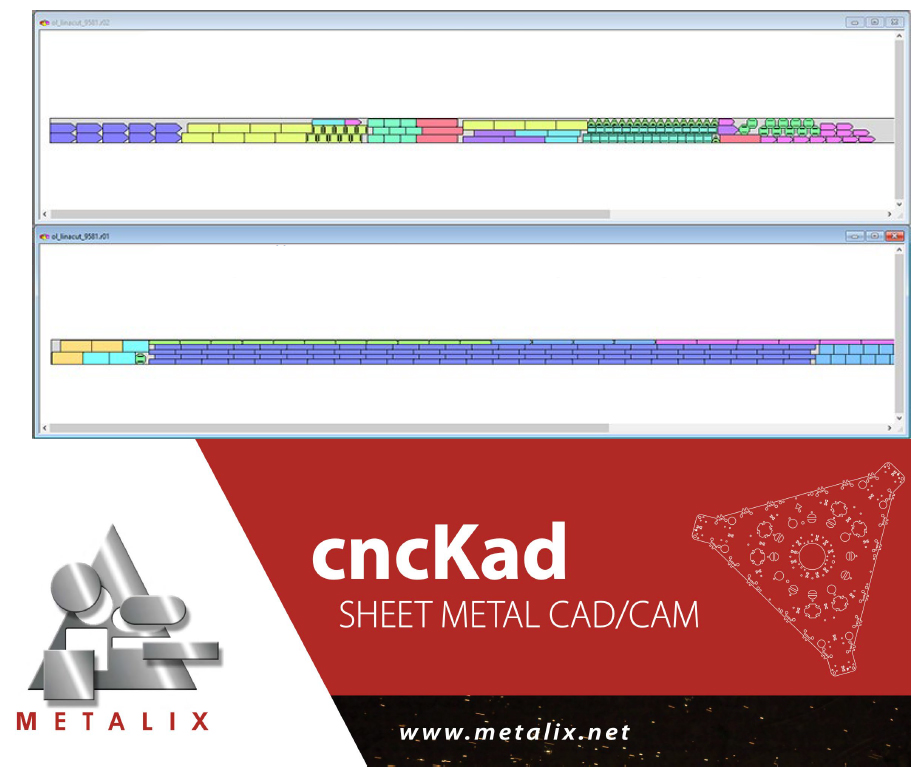

Producción Sin Matrices
Ahorre en costosas matrices, mantenimiento y almacenamiento con corte controlado por software.

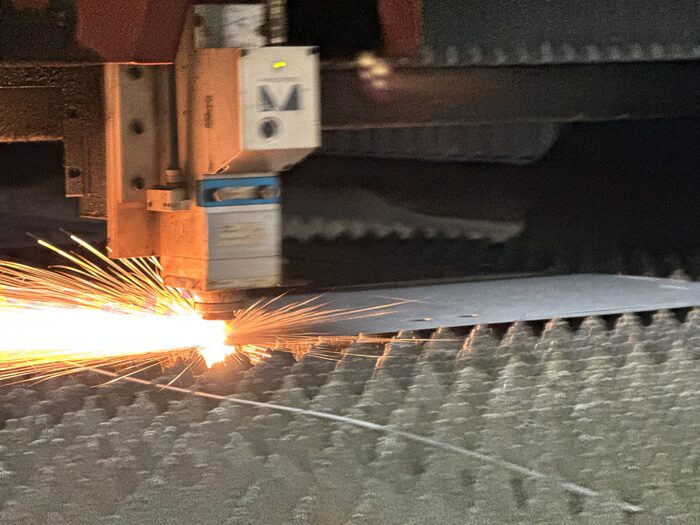

Corte de Alta Velocidad
Velocidades del cabezal láser de hasta 130 m/min con aceleración de 1,2g para una producción más rápida.
Automatización
Totalmente automatizado desde la bobina hasta la pieza terminada, reduciendo mano de obra y errores.
Producción Escalable
Ajuste fácilmente los volúmenes de producción sin reequipamiento — ideal tanto para lotes pequeños como para producciones de alto volumen.
Sectores y aplicaciones
Una sola línea de corte por láser de bobina produce familias de piezas para muchos sectores.
- Automotriz: blanks de carrocería y estructurales, blanks de bandejas y tapas de baterías
- Climatización (HVAC): carcasas, piezas de intercambiadores de calor, envolventes
- Electrodomésticos: paneles y carcasas en acero galvanizado y prepintado
- Utensilios de cocina: discos de cualquier diámetro en acero inoxidable y aluminio
- Cuchillería: blanks de hojas en varios espesores
- Refrigeración comercial: paneles de cámaras, vitrinas
- Silos y tanques de acero: segmentos de techo, chapas de pared
- Maquinaria agrícola: carenados, protecciones, tolvas
- Solar y energía: marcos y piezas de montaje
- Transporte pesado: discos de rueda y elementos de bastidor hasta 20 mm
- Fabricación por contrato: muchos clientes y referencias en una sola línea
Materiales, espesores y componentes de la línea por sector: Cómo funciona una línea de corte por láser de bobina.
¿Listo para Aumentar la Eficiencia de Su Producción?
Deje una solicitud y calcularemos cuánto puede ahorrar con nuestras soluciones láser alimentadas por bobina.
Series de Láser de Bobina Comparadas: SU3E, SU3Pro, SU4, SU5
Parámetros clave de las cuatro series. Los valores son rangos de la serie; las cifras exactas dependen de la configuración y se fijan en la oferta.
| Parámetro | SU3E | SU3Pro | SU4 | SU5 |
|---|---|---|---|---|
| Ideal para | Metal fino de hasta 1,2 mm; la línea más compacta | Corte de bobina y de chapa, incluidas piezas largas | Corte multicabezal, clasificación de piezas opcional | Protección de la superficie inferior, descarga por cinta |
| Bobina y material | ||||
| Ancho de la tira | hasta 1.500 mm | hasta 2.150 mm | 300–2.150 mm | 300–2.100 mm |
| Espesor de la tira | 0,6–1,2 mm | 0,6–20 mm | 0,6–20 mm | 0,6–3 mm |
| Capacidad del desbobinador (peso de la bobina) | 10–15 t | 10–35 t | 10–35 t | 10–30 t |
| Láser | ||||
| Potencia láser | 1,5–6 kW | 3–60 kW | 3–30 kW | 3–12 kW |
| Fuente láser y cabezal de corte | Láseres: MAX, Raycus, IPG. Cabezales de corte: Raytools, Precitec. | |||
| Cabezales de corte | 1 cabezal de corte en 1 pórtico de serie; hasta 8 pórticos opcionales | |||
| Corte | ||||
| Zona de corte estándar | 1.500 × 3.000 mm | |||
| Zonas mayores (ejemplos) | Bajo pedido | 1.600 × 10.000 mm | 2.000 × 9.200 mm y 2.000 × 10.400 mm | Bajo pedido |
| Tira durante el corte | Bajo pedido | Bajo pedido | Bajo pedido | La tira puede seguir en movimiento mientras se corta |
| Posicionamiento / repetibilidad | Bajo pedido | ±0,05 / ±0,03 mm | ±0,05 / ±0,03 mm/m | Bajo pedido |
| Funcionamiento | ||||
| Operarios | 1–2 (1 para una línea de 1.500 × 3.000 mm; 2–3 para una línea de 2.000 × 10.400 mm con descarga robotizada) | |||
| Cambio de bobina | Hasta 5 minutos desde que se coloca la bobina en el carro hasta que la tira entra en la zona de corte | |||
| Funcionamiento sin supervisión | Hasta que se acaba la bobina, si hay descarga robotizada. Un operario cambia la bobina y vacía el enrollador de esqueleto o el contenedor de chatarra. | |||
| Software de nesting | Bajo pedido | Metalix cncKad: nesting automático y ultralargo, control de clasificación; posible integración con MES | Metalix cncKad: nesting automático y ultralargo, control de clasificación; posible integración con MES | Bajo pedido |
| Diagnóstico remoto | Sí | |||
| Entrega y garantía | ||||
| Instalación y puesta en marcha | Desde 2 semanas (líneas básicas) hasta 1,5 meses (líneas grandes con descarga) | |||
| Garantía | 2 años en todo excepto consumibles | |||
| Certificación | CE e ISO 9001 (declarados por el fabricante) | |||
| Detalles de SU3E | Detalles de SU3Pro | Detalles de SU4 | Detalles de SU5 | |
Equipamiento de serie y opciones
Incluido de serie
- Desbobinador y carro de carga
- Enderezadora (seleccionada según el rango de espesores)
- Alimentación de la tira
- Un cabezal de corte en un pórtico
- Descarga manual de piezas
Opcional
- Control de longitud de avance y cizalla de recorte de extremos
- Evacuación de chatarra: transportador, enrollador de esqueleto, trituradora
- Descarga por pórtico
- Descarga robotizada (número de robots según la línea)
- Robot de reapilado con visión artificial, tras la descarga principal
- Sensores de borde de la tira para mayor aprovechamiento del material
- Marcado, 20 / 30 / 50 W
- Pórticos de corte adicionales (hasta 8) y pórticos de marcado
Bajo pedido se pueden suministrar líneas combinadas: láser de bobina con plegadora de paneles, con matriz de estampación o con punzonado.
Principales fabricantes de componentes
CNC: Beckhoff. Servoaccionamientos de corte: Yaskawa. Enfriadores: Tongfei. Componentes eléctricos: Schneider. Cremallera y piñón: YYC. Guías lineales: HIWIN. Neumática: SMC y AIRTECH.
¿Es Rentable una Línea de Bobina para tu Producción?
Que una línea de bobina se amortice depende de tres cifras:
- tonelaje anual de metal;
- aprovechamiento real del material con tu proceso actual sobre chapa;
- la diferencia entre el precio de compra de la chapa y el de la bobina.
Después toma tu gama real de piezas y haz dos nestings: uno sobre chapa y otro sobre bobina. Esta comparación muestra el potencial económico real del proyecto y es más fiable que cualquier cifra promedio.
Una línea de bobina no siempre es la respuesta. Con un tonelaje anual bajo, con un aprovechamiento ya alto sobre chapa, o con poca o ninguna diferencia de precio entre chapa y bobina, el ahorro puede no cubrir la inversión. El cálculo lo muestra antes de que te comprometas.
Envíanos tu lista de piezas y haremos ambos nestings: usa el formulario de solicitud al final de esta página.
Corte láser de bobina: preguntas y respuestas
¿Qué es una máquina de corte láser de bobina?
Una línea láser de bobina desenrolla una bobina de metal, endereza la tira, la introduce en la zona de corte láser y descarga las piezas terminadas. Corta las piezas directamente desde la bobina y no necesita matrices. El software de nesting distribuye las piezas a lo largo de la tira, por eso el aprovechamiento del material es mayor que en una chapa.
¿Qué ancho y espesor de tira pueden cortar los láseres de bobina de SBMachines?
SU3Pro y SU4 admiten tira de hasta 2.150 mm de ancho y 0,6–20 mm de espesor. SU5 admite tira de hasta 2.100 mm y 0,6–3 mm, SU3E de hasta 1.500 mm y 0,6–1,2 mm. Los límites exactos dependen del material y de la potencia láser.
¿Cuántos operarios necesita una línea de bobina?
De uno a dos. Una línea de 1.500 × 3.000 mm necesita uno. Una línea de 2.000 × 10.400 mm con descarga robotizada necesita de dos a tres: uno en el panel de control, los demás vigilan la alimentación, el corte y la descarga.
¿Puede una línea de bobina funcionar sin operario?
Hasta que se acaba la bobina, si hay descarga robotizada. Un operario cambia la bobina, lo que tarda hasta 5 minutos, y vacía el enrollador de esqueleto o el contenedor de chatarra.
¿Cuánto tardan la instalación y la puesta en marcha?
Desde 2 semanas para líneas básicas hasta 1,5 meses para líneas grandes con descarga. El tiempo depende de la configuración y de las opciones.
¿Qué garantía y certificación tienen las líneas?
La garantía es de 2 años en todo excepto consumibles. El fabricante declara CE e ISO 9001.
¿Se puede combinar un láser de bobina con una plegadora, una matriz de estampación o un punzonado?
Bajo pedido. Existen líneas con láser de bobina y plegadora de paneles, se puede combinar un láser con una matriz de estampación y existen líneas con láser de bobina y punzonado.
Tabla Comparativa: Láser Alimentado por Bobina vs. Láser Alimentado por Chapa vs. Línea de Prensa
- Prensa de estampado es más rápida en producción en masa, pero requiere enormes costos de utillaje, no es flexible y no es rentable para series pequeñas.
- Láser alimentado por bobina es el punto medio ideal: alta velocidad, ahorro de material, flexibilidad, sin costos de estampado.
- Láser alimentado por chapa es una solución tradicional pero menos eficiente en comparación con el láser alimentado por bobina.
| Parámetro | Láser Alimentado por Bobina | Láser de Chapa | Prensa de Estampado |
|---|---|---|---|
| 10% de Ahorro en Costo de Material | ✓ | ✓ | ✗ |
| $0 en Costo de Utillaje | ✓ | ✓ | ✗ |
| Flexibilidad de Producción | ✓ | ✓ | ✗ |
| Tiempo de Cambio en Segundos | ✓ | ✓ | ✗ |
| Uso Mínimo de Espacio de Almacén | ✓ | ✗ | ✗ |
| 1–2 Operadores por Línea | ✓ | ✗ | ✗ |
| Tiempo de Ciclo de 3 seg por Pieza | ✓ | ✗ | ✗ |
| Tamaño Mínimo de Lote | ✓ | ✓ | ✗ |
| Período de Retorno Menor a 1 Año | ✓ | ✗ | ✗ |
| Complejidad de Mantenimiento Media | ✓ | ✓ | ✗ |
| Learn More |
Su ahorro real: bobina vs. chapa vs. prensa
SBM Laser Help pone una comparación económica real en tu bolsillo. Introduce tu pieza y material, y ve exactamente cómo se compara el láser de bobina con el corte de chapa o una prensa.
- Compara tiempo de corte y ciclo entre bobina, chapa y prensa
- Ve el ahorro exacto en material y mano de obra antes de cambiar
- Gratis para cualquier taller de láser de fibra — sin tarjeta
Sube tu plano DXF → obtén el ahorro bobina vs. chapa vs. prensa al instante
La app n°1 para operadores de corte láserConfían en ella miles de talleres en el mundo

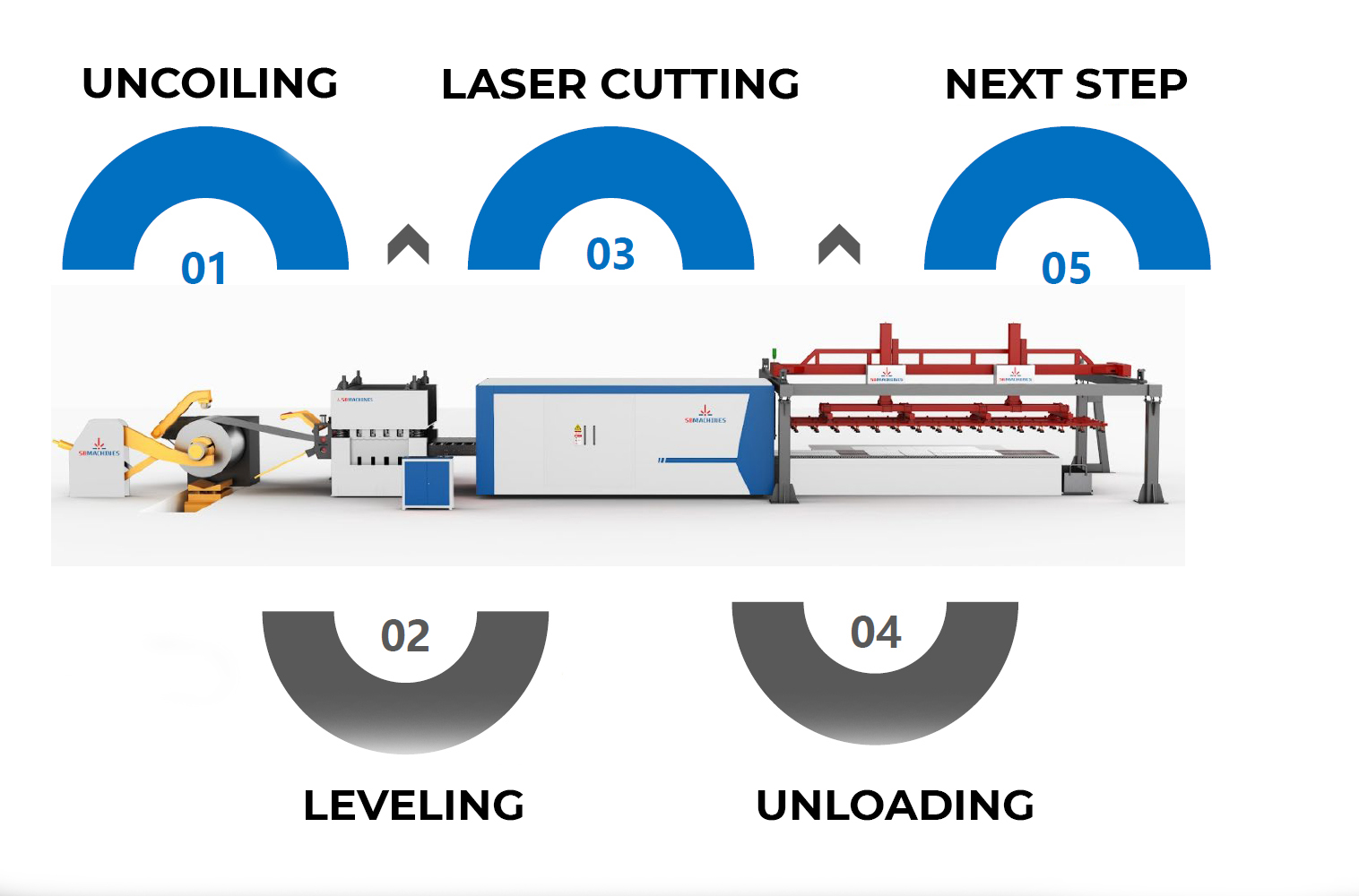

Láser Alimentado por Bobina en Acción
De Bobina a Pieza Terminada en Un Solo Proceso Continuo
Descubra cómo nuestro sistema transforma bobinas de materia prima en blanks de alta precisión.
1. Desbobinado
El desbobinador alimenta las bobinas de metal suavemente al sistema.
2. Nivelado
Elimina defectos de la bobina para obtener material plano y libre de tensiones.
3. Corte por Láser
El módulo de láser de fibra de precisión corta blanks con tolerancias ajustadas.
4. Manipulación de Piezas
Los sistemas automatizados separan las piezas del desperdicio y las apilan.
5. Sistema de Control
La automatización avanzada garantiza eficiencia y precisión.
6. Apilado y Salida
Los blanks terminados se clasifican y apilan automáticamente, listos para su transferencia inmediata a la prensa o línea de conformado.
Componentes Principales de una Máquina Láser Alimentada por Bobina
Una máquina láser alimentada por bobina es un sistema complejo pero perfectamente equilibrado, compuesto por los siguientes componentes clave:
01
Desbobinador
Un dispositivo para desenrollar la bobina de metal, asegurando una alimentación suave y controlada del material.
02
Rodillos Enderezadores y de Alimentación
Un sistema que endereza la tira de metal y la alimenta con precisión en el área de corte.
03
Fuente Láser
El corazón de la máquina, que genera un potente rayo láser (típicamente un láser de fibra para procesamiento de metales).
04
Cabezal de Corte por Láser
Ajusta automáticamente los parámetros de gas para garantizar una alta calidad de corte.
05
Sistema de Control CNC
Un sistema de control por computadora que interpreta modelos CAD y gobierna el movimiento del cabezal de corte, asegurando precisión y repetibilidad.
06
Sistema de Transporte
La superficie donde se realiza el corte. En los sistemas alimentados por bobina, se utiliza a menudo una cinta transportadora o sistema de rodillos para la alimentación continua de material.
07
Sistema Automático de Eliminación de Residuos
Elimina los residuos de material y humos nocivos generados durante el proceso de corte, asegurando un entorno de trabajo seguro y limpio.
08
Sistema de Recolección de Piezas y Sistema de Apilado
Recolecta automáticamente las piezas terminadas y las apila o coloca en contenedores.
Comparación Tecnológica Detallada
Vea cómo el corte láser alimentado por bobina se compara con las líneas de prensa tradicionales y el corte láser de chapa en cada parámetro clave.
| Característica | Línea de Prensa Tradicional | Corte por Láser de Chapa | Corte por Láser Alimentado por Bobina |
|---|---|---|---|
| Flexibilidad | Solo formas fijas (requiere matrices) | Alta — corte flexible de chapas | Máxima — corte flexible continuo desde bobina |
| Costo de Utillaje | Alto — las matrices deben diseñarse, fabricarse y mantenerse | No requiere utillaje | No requiere utillaje |
| Tiempo de Cambio | Largo — requiere reemplazo de utillaje | Corto — cambio de programa | Instantáneo — cambio de programa, alimentación continua |
| Desperdicio de Material | Mayor — diseño rígido, más desperdicio | 10–15% mayor que el alimentado por bobina: se pierden los bordes de chapa, se requieren tiras divisoras entre piezas | Mínimo — nesting optimizado + material de bobina |
| Automatización | Parcial — requiere manejo del operador | Moderada — con sistemas de carga | Completa — desbobinado, nivelado, corte, apilado |
| Mantenimiento | Frecuente — desgaste mecánico de matrices | Bajo — piezas ópticas y mecánicas | Muy bajo — pocas piezas móviles, integrado |
| Huella en Planta | Grande — múltiples máquinas y estaciones | Mediana — una estación + cargador | Compacta — sistema en línea |
| Compatibilidad de Materiales | Una matriz por tipo de material | Universal — acero, aluminio, etc. | Universal — funciona desde bobina en todos los materiales |
| Velocidad de Cambio de Diseño | Semanas (se necesita nueva matriz) | Minutos — cargar nuevo archivo CAD | Instantáneo — Controlado por CAD, continuo |
| Eficiencia Económica | Efectivo solo para grandes volúmenes | Eficiente para lotes pequeños a medianos | Máxima eficiencia + material savings |
| Ejemplo de Ahorro Real | — | — | Un cliente ahorró más de $290.000/año on material |
Personalice Su Sistema Láser Alimentado por Bobina
Mejore su producción con opciones avanzadas adaptadas a sus necesidades.

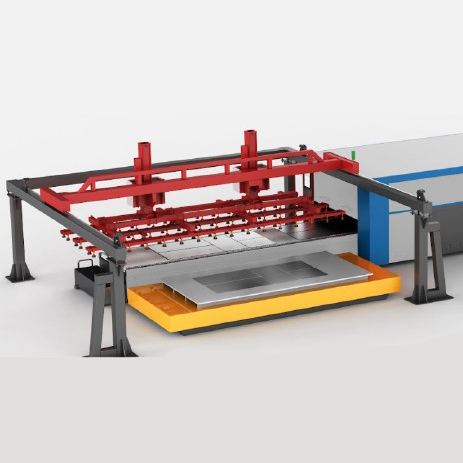

Sistema Gantry para Recolección de Piezas
Un sistema gantry automatizado clasifica y apila blanks cortados por láser, acelerando la producción y reduciendo la mano de obra manual.

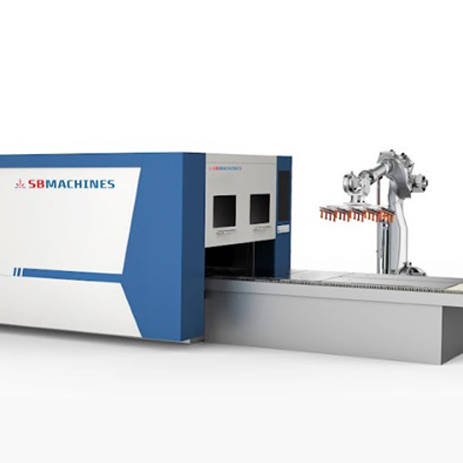

Robot de 6 Ejes para Apilado
Un robot de apilado de 6 ejes automatiza el apilado preciso de piezas cortadas, manejando diversas formas y tamaños. Reduce los costos de mano de obra y aumenta la eficiencia.

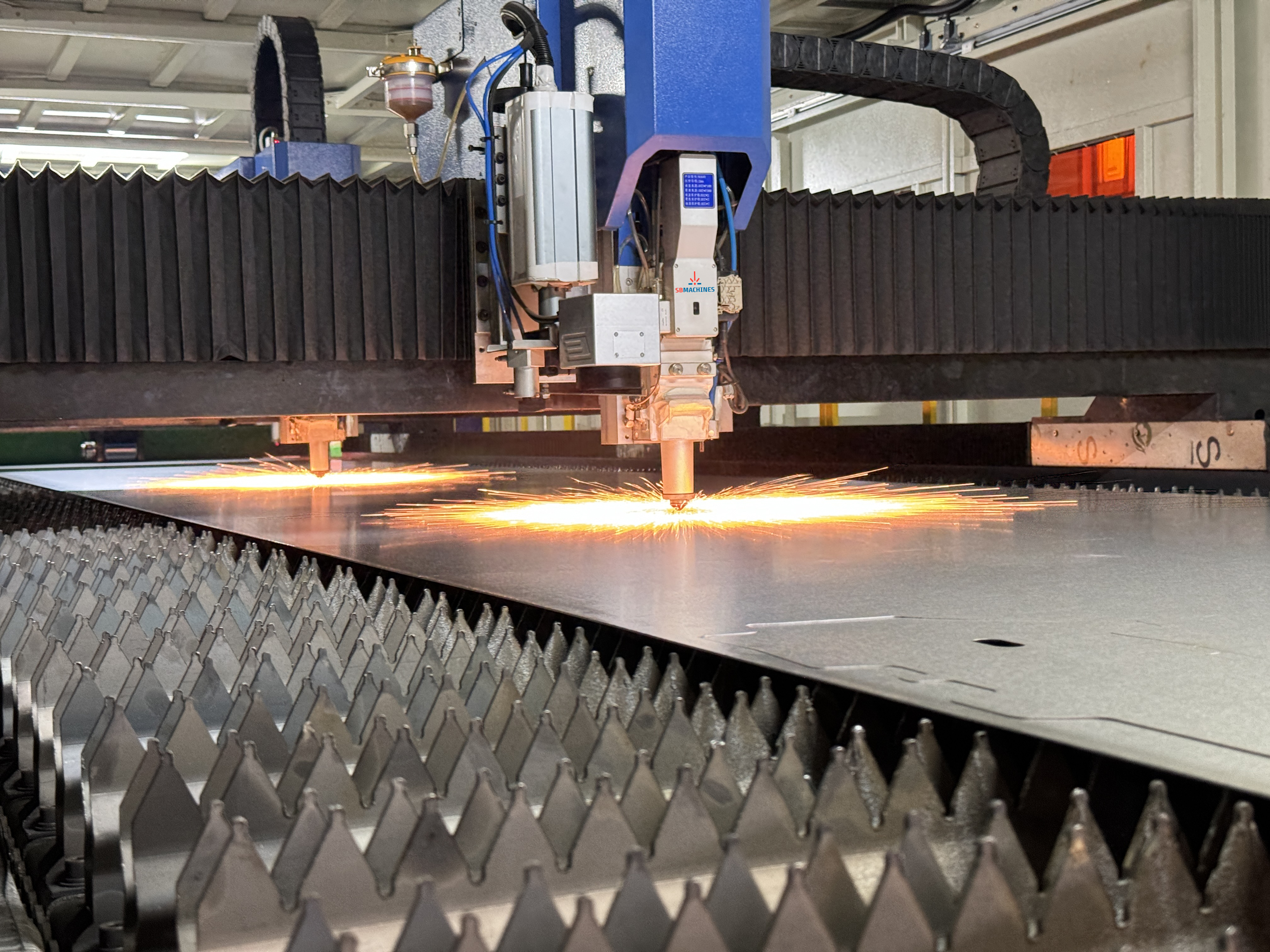

Sistema de Corte por Láser Multi-Gantry
Actualice su máquina con un sistema de corte multi-gantry para aumentar la velocidad de producción 2x, 3x o incluso 4x.

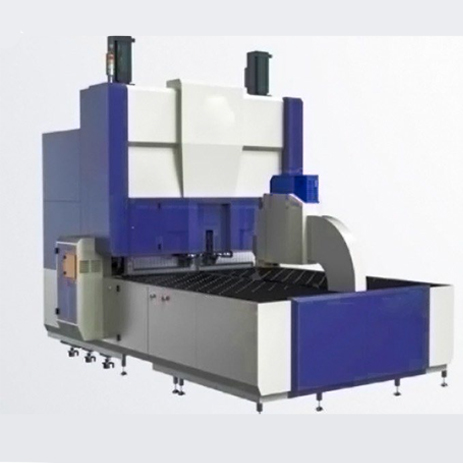

Sistema Integrado de Plegado de Paneles
Este sistema integrado de plegado procesa automáticamente las piezas después del corte láser, asegurando alta precisión incluso para formas complejas. Minimiza el manejo manual y acelera la producción.
Sistema de Desbobinado Adicional
Múltiples desbobinadores permiten procesar diferentes espesores de material sin recargar. Más automatización significa menos tiempo de inactividad y mayor eficiencia.

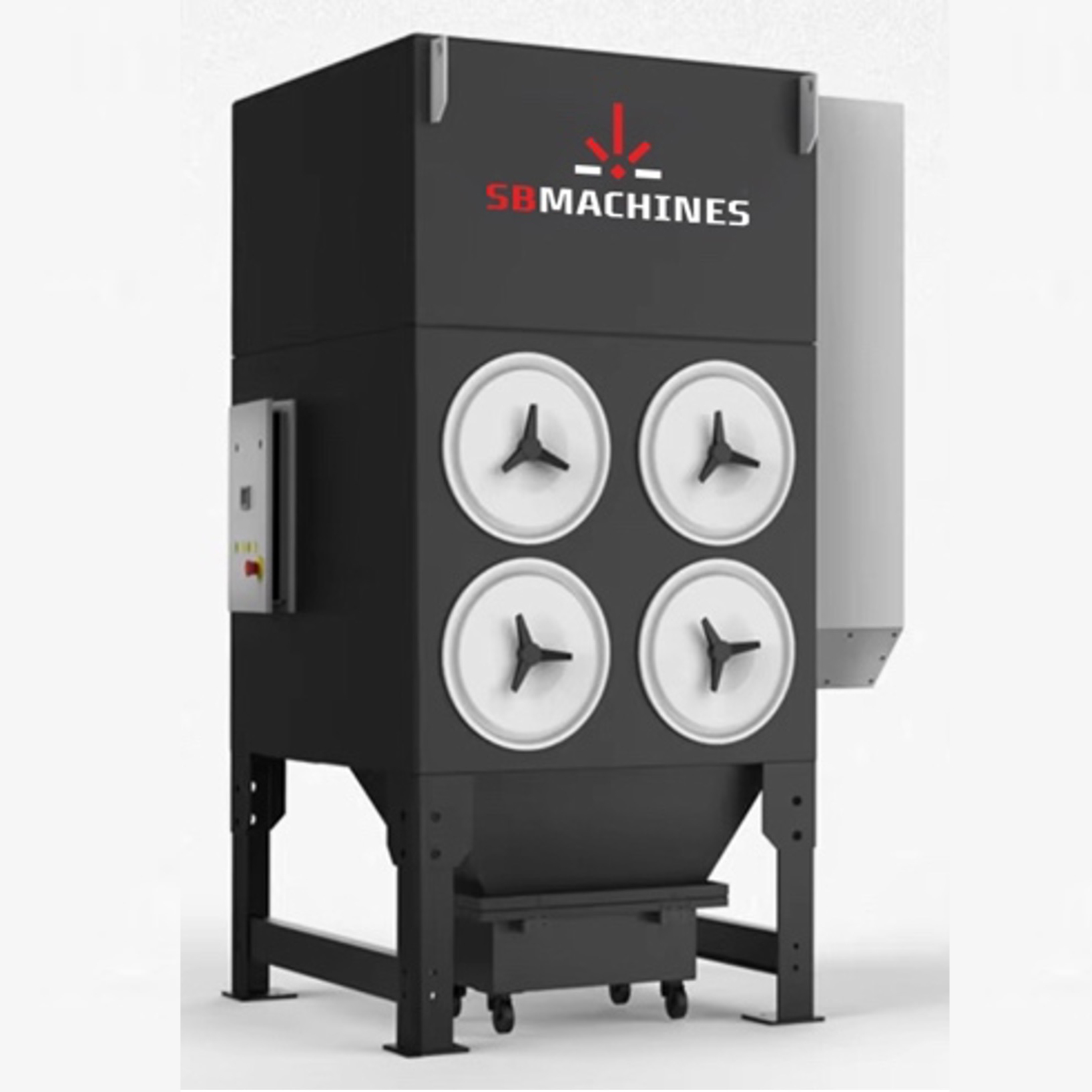

Filtration and Ventilation Unit
The filtration and ventilation system removes dust and smoke generated during laser cutting. Equipped with a Siemens motor and a Japanese TORAY filter.

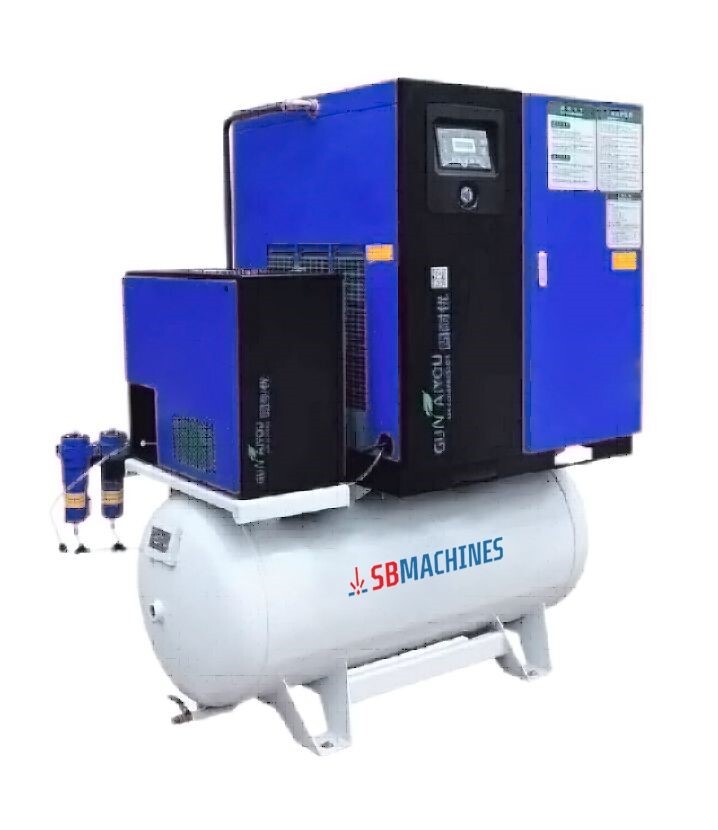

Additional Air Compressor
Screw-type air compressor diseñado para corte por láser. Sistema listo para usar includes dryer, oil separator, and air filters.

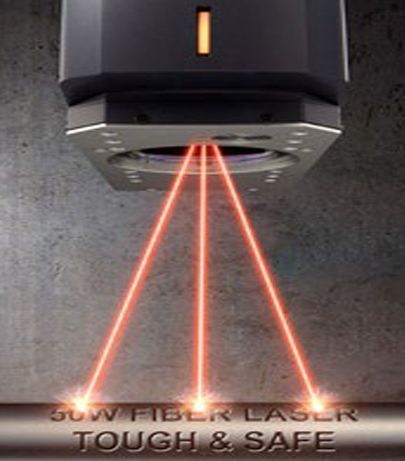

Laser Marking System
Alta-speed laser marking system for accurate part identification. Power options: 20/30/50 W, marking speed up to 8000 mm/s, marking area 100×100 to 300×300 mm. Multilingual interface.
Nuestros Clientes Nos Eligen
¿Listo para Aumentar la Eficiencia de Su Producción?
Deje una solicitud y calcularemos cuánto puede ahorrar con nuestras soluciones láser alimentadas por bobina.
Serie SU3E — Corte por Láser de Bobina Nivel de Entrada
- Potencia láser: 1,5–6 kW
- Ancho de bobina: hasta 1.500 mm
- Espesor de bobina: 0,6–1,2 mm
Serie SU3Pro — Corte por Láser de Bobina Automatizado
- Potencia láser: 3–60 kW
- Ancho de bobina: hasta 2.150 mm
- Espesor de bobina: 0,6–20 mm
Serie SU4 — Corte por Láser de Bobina Multi-Cabezal
- Potencia láser: 3–30 kW
- Ancho de bobina: 300–2.150 mm
- Espesor de bobina: 0,6–20 mm
Serie SU5 — Corte por Láser de Bobina Sin Desperdicio
- Potencia láser: 3–12 kW
- Ancho de bobina: 300–2.100 mm
- Espesor de bobina: 0,6–3 mm
