Une ligne de découpe laser alimentée par bobine permet d’économiser 15 à 30% de matière par rapport au laser de tôle et supprime totalement les coûts d’outillage. Ci-dessous, une comparaison objective de trois technologies de blanking sur 10 paramètres clés avec des calculs concrets.

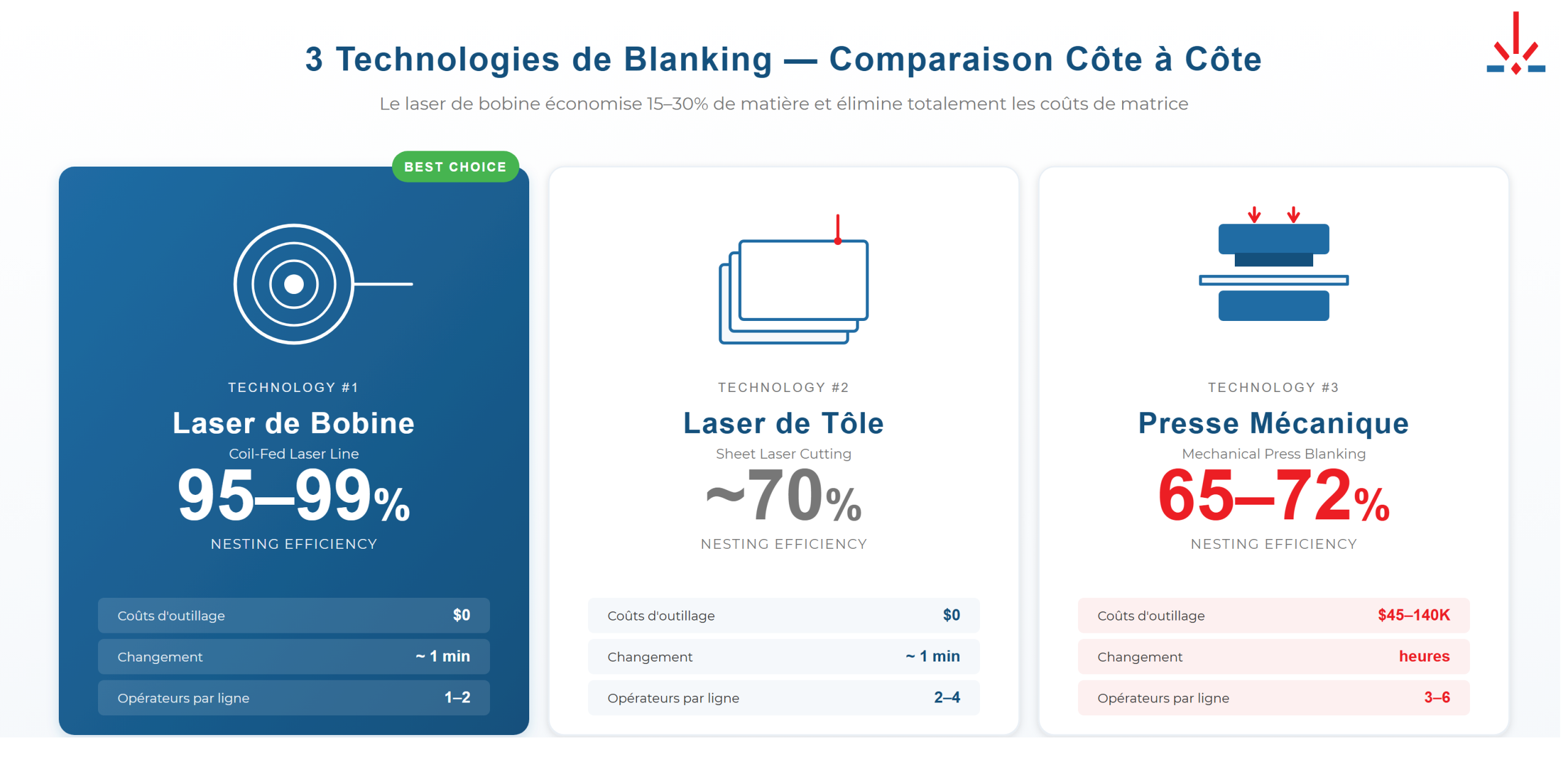

Comment fonctionne chaque technologie
Presse mécanique : elle découpe des flans à l’aide de matrices dédiées à partir de tôles prédécoupées ou de bandes. Un contour de pièce nécessite un jeu de matrices coûtant $45 000–140 000. Le changement de production prend des heures. La technologie ne se justifie que pour des séries stables de plusieurs centaines de milliers de pièces par an.
Machine de découpe laser de tôle : elle découpe des pièces à partir de tôles standard (généralement 1 500 × 3 000 mm). Aucune matrice nécessaire — le contour est défini par logiciel. Limitation : chaque tôle doit être chargée, traitée, puis le squelette et les pièces doivent être déchargés. Le cycle est discontinu.
Ligne de découpe laser de bobine : elle découpe des flans directement depuis la bobine. La bobine est déroulée, la bande est planée, le laser découpe le contour, les chutes sont éliminées et les pièces finies sont empilées automatiquement. Le processus est continu — le seul arrêt est le changement de bobine.

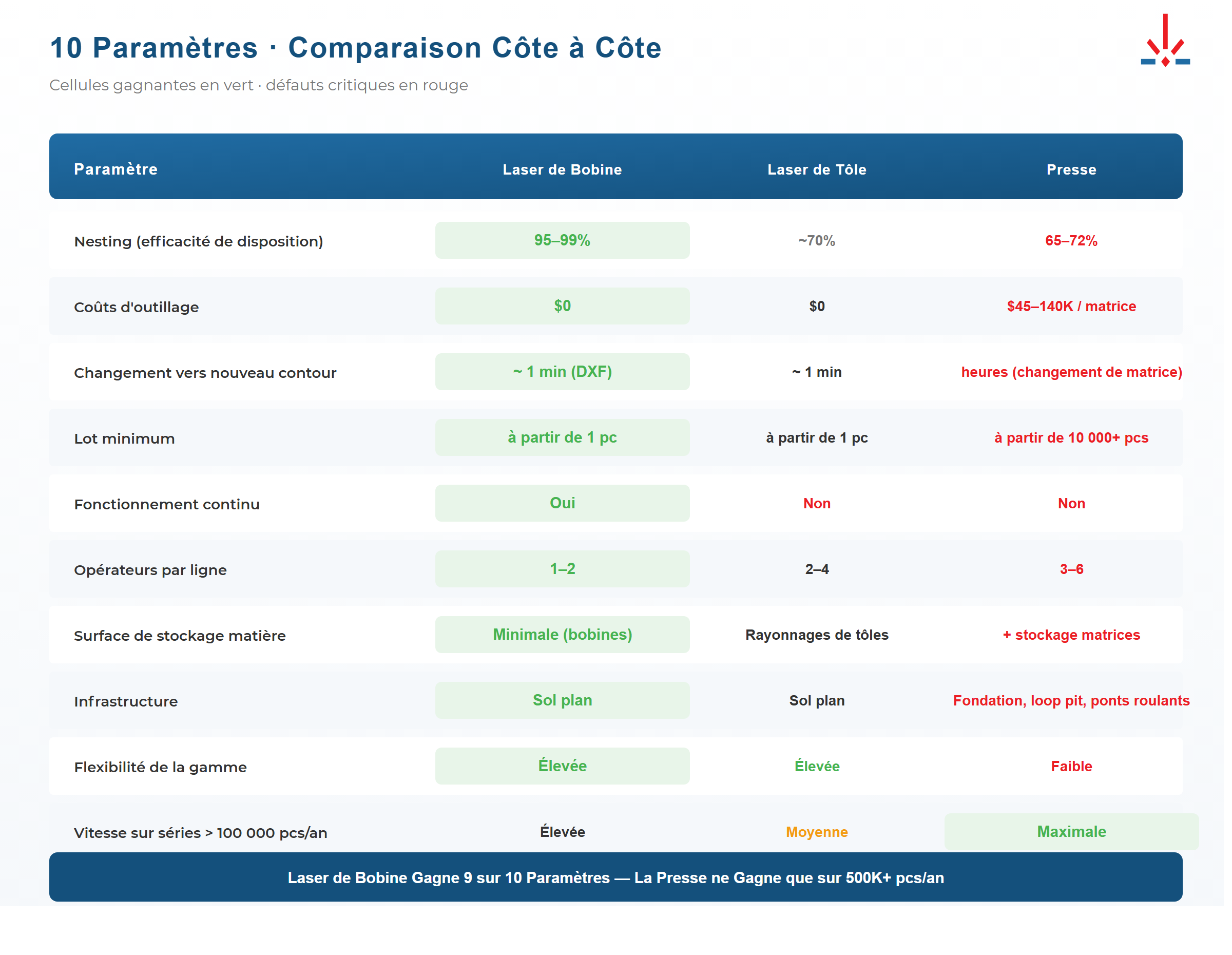

Comparaison des paramètres clés
| Paramètre | Ligne laser de bobine | Laser de tôle | Presse mécanique |
|---|---|---|---|
| Efficacité de nesting | 95–99% | ~70% | 65–72% |
| Coût d’outillage | $0 | $0 | $45 000–140 000 par jeu de matrices |
| Changement de contour | ~1 min (charger DXF) | ~1 min | Heures (changement de matrice) |
| Taille de lot minimale | À partir de 1 pièce | À partir de 1 pièce | 10 000+ pièces (pour amortir la matrice) |
| Fonctionnement continu | Oui (arrêt uniquement pour changement de bobine) | Non (chargement/déchargement de tôle) | Non (changement de matrices) |
| Opérateurs par ligne | 1–2 | 2–4 (sans automatisation) | 3–6 |
| Stockage matière première | Minimal (bobines) | Important (rayonnages de tôles) | Important + stockage de matrices |
| Infrastructure | Sol plat | Sol plat | Fondation, fosse de boucle, ponts roulants |
| Flexibilité du mix produits | Élevée | Élevée | Faible |
| Vitesse pour séries >100 000 pièces/an | Élevée | Moyenne | Maximale |

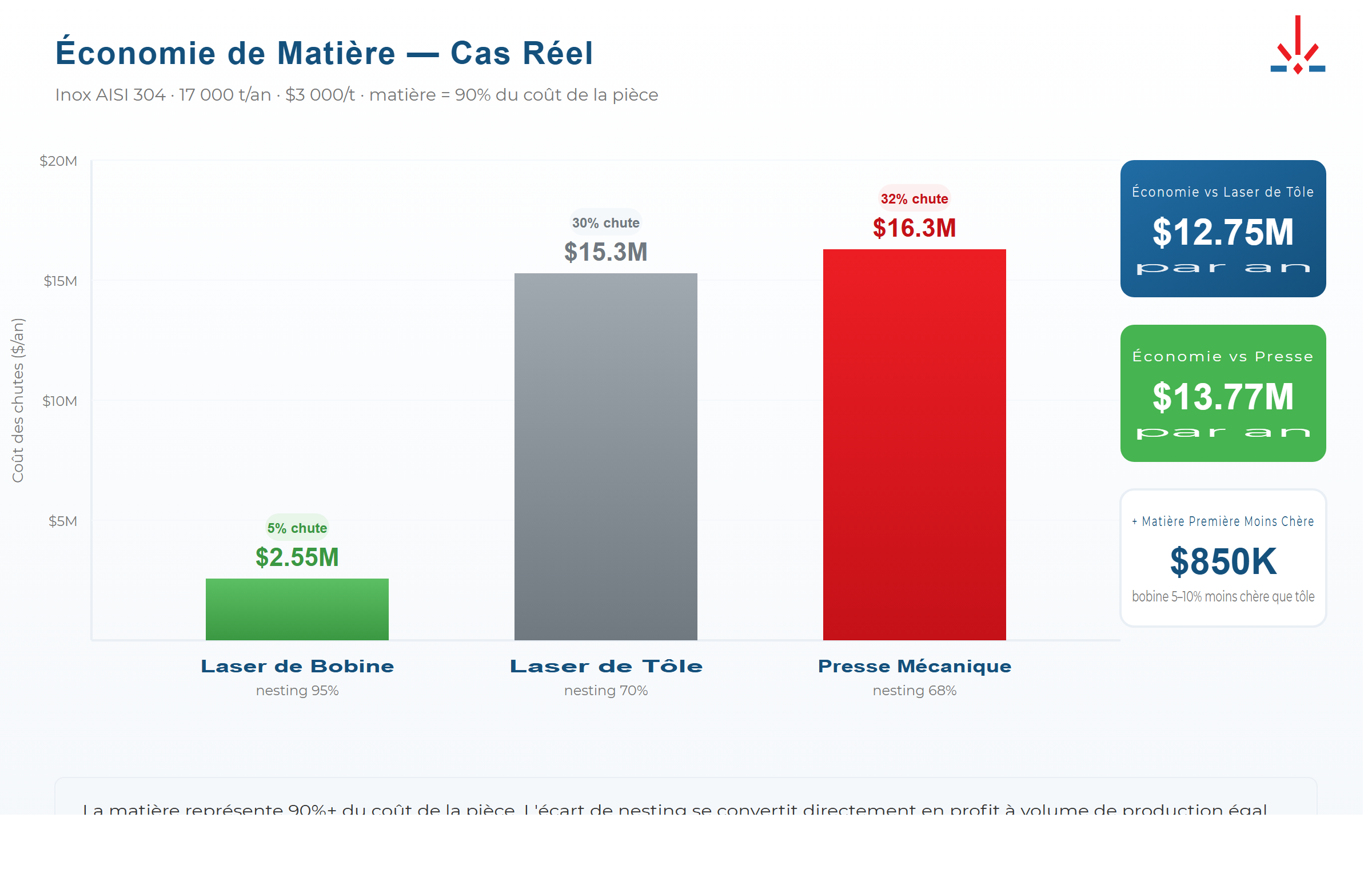

Économie de matière : là où se trouve le vrai argent
La matière représente plus de 90% du coût du flan. La différence de nesting détermine directement la rentabilité.
Calcul : acier inoxydable AISI 304, 17 000 t/an
| Indicateur | Ligne laser de bobine | Laser de tôle | Presse |
|---|---|---|---|
| Nesting | 95% | 70% | 68% |
| Chutes | 5% = 850 t | 30% = 5 100 t | 32% = 5 440 t |
| Coût des chutes (à $3 000/t) | $2,55M | $15,3M | $16,3M |
| Économie vs laser de tôle | $12,75M/an | — | — |
| Économie vs presse | $13,77M/an | — | — |
De plus, la bobine est 5 à 10% moins chère que la tôle (pas de refendage intermédiaire au centre de service). Sur 17 000 t/an, cela représente $850 000 d’économie supplémentaire.
Prêt à Réduire les Coûts et à Augmenter l'Efficacité ?

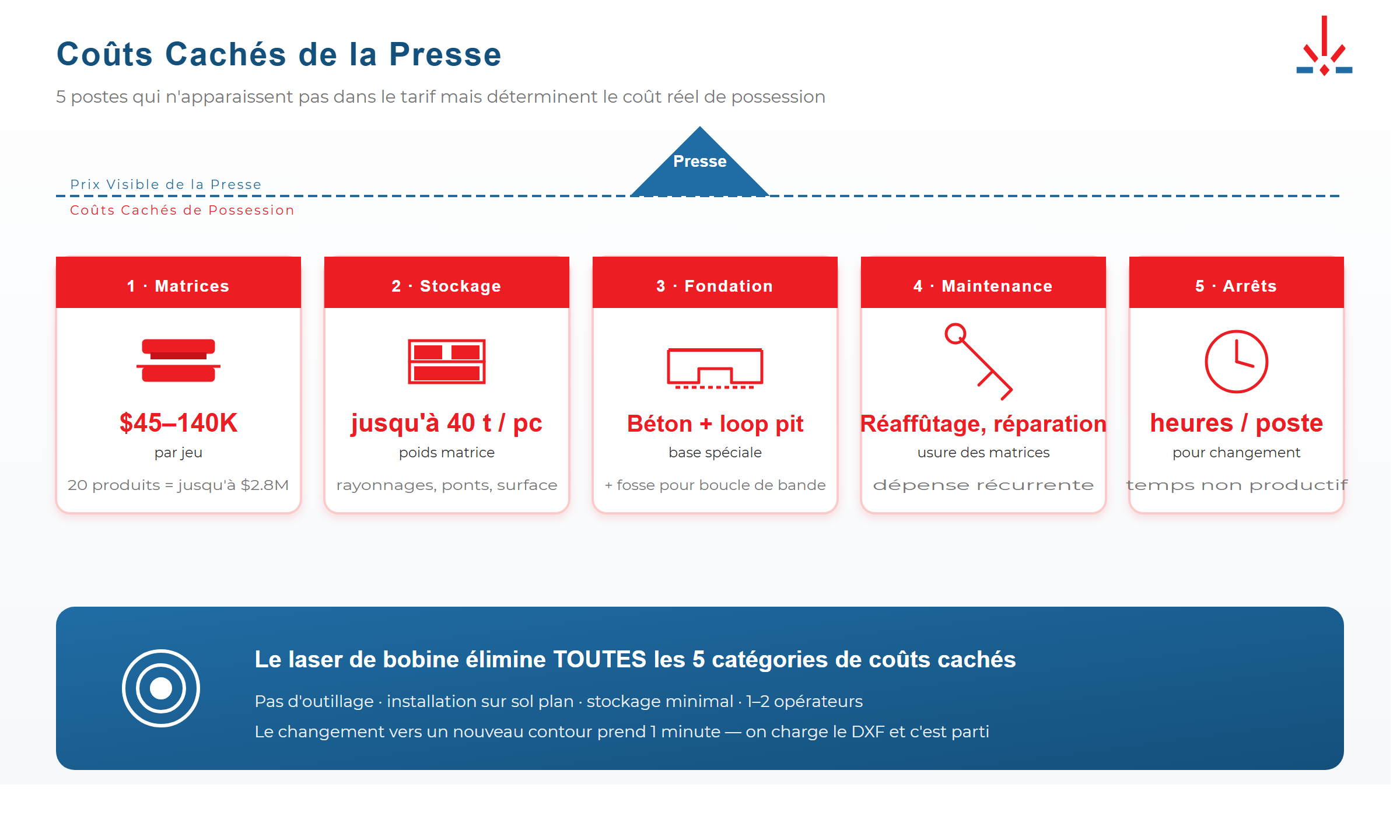

Coûts cachés de la presse
Le coût total de possession d’une presse va bien au-delà du prix de l’équipement :
- Matrices : $45 000–140 000 par jeu. 20 produits = jusqu’à $2,8M rien qu’en outillage
- Stockage des matrices : jusqu’à 40 t chacune — nécessite rayonnages, ponts roulants, surface au sol
- Fondation et fosse : la presse exige une fondation spéciale et une fosse de boucle
- Maintenance des matrices : réaffûtage, réparation, remplacement par usure
- Arrêts pour changement : chaque changement de produit entraîne des heures de temps improductif
Une ligne de découpe laser de bobine supprime tous ces coûts. L’installation se fait sur sol plat, sans fondation. Le SAV (Service après-vente) et la mise en service sont assurés par SBMachines.
Quand la presse reste justifiée
La presse l’emporte dans un seul scénario : production stable d’une pièce unique à plus de 500 000 pièces/an avec contrat long terme confirmé. La cadence élevée (jusqu’à 60 coups/min) justifie l’investissement en matrices.
Cependant, si :
- Le volume n’est pas confirmé au démarrage
- Le mix produits change plus d’une fois par trimestre
- Vous devez produire différentes pièces sur une même ligne
- Le cycle de vie du produit est inférieur à 3 ans
— une ligne de découpe laser de bobine réduit le risque financier et offre de la flexibilité.

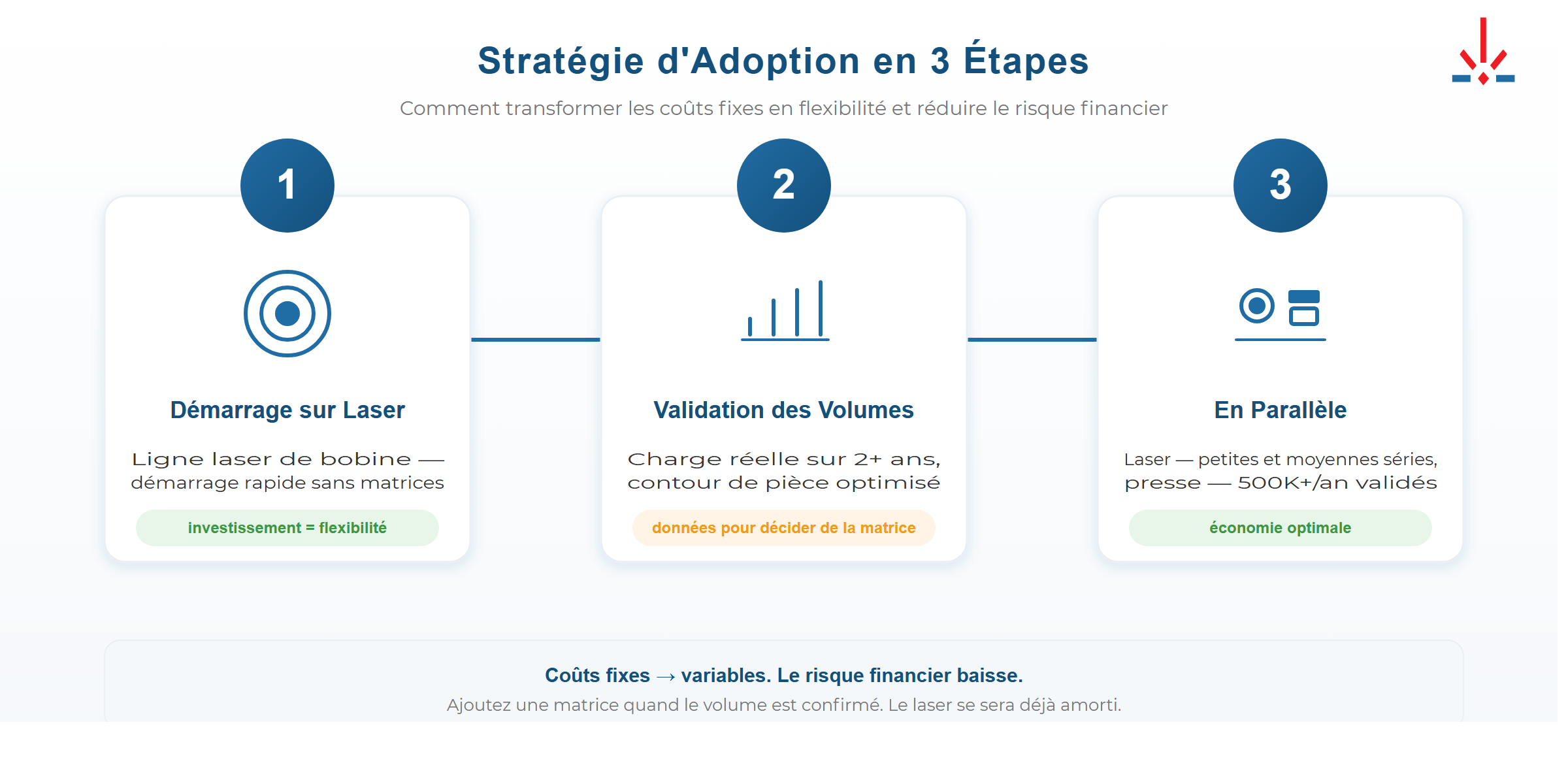

Stratégie de mise en œuvre : laser d’abord, presse ensuite
L’approche optimale pour un nouveau produit :
- Démarrer avec la ligne de découpe laser de bobine — valider les volumes réels, finaliser les contours
- Monter en puissance — si le volume se confirme et reste stable sur plus de 2 ans, envisager une matrice
- Fonctionnement en parallèle — le laser traite les petites et moyennes séries, la presse traite la production de masse
La technologie laser transforme les coûts fixes (matrices, infrastructure) en coûts variables (électricité, gaz) et abaisse la barrière d’entrée.
Quelle série SBMachines vous convient
| Votre besoin | Série recommandée |
|---|---|
| Tôle fine jusqu’à 2 mm, entrée dans la découpe laser de bobine | SU3E — entry level, largeur jusqu’à 1 500 mm |
| Gamme complète de matériaux jusqu’à 20 mm | SU3Pro — ligne entièrement automatisée, jusqu’à 60 kW |
| Productivité maximale en série | SU4 — 2 à 8 têtes de coupe |
| Déchets minimaux, applications zero-waste | SU5 — optimisée pour un nesting de 99% |
Mise en service et formation assurées par les ingénieurs SBMachines sur site.
FAQ
Q : La ligne de découpe laser de bobine peut-elle découper du matériau épais ? R : Oui. Les séries SU3Pro et SU4 découpent jusqu’à 20 mm avec une puissance allant jusqu’à 60 kW.
Q : Quelle est la largeur maximale de bobine ? R : Jusqu’à 3 000 mm (séries SU3Pro et SU4). Pour les applications d’entrée de gamme, la série SU3E accepte des largeurs jusqu’à 1 500 mm.
Q : Combien d’opérateurs sont nécessaires ? R : 1–2 opérateurs par ligne. Le processus est automatisé du déroulage à l’empilage.
Q : Quel est le délai de retour sur investissement ? R : À volumes élevés (8 bobines/jour), moins de 6 mois. Le délai typique est de 6–12 mois selon l’utilisation et le coût de la matière.
Q : Peut-on découper différents matériaux sur la même ligne ? R : Oui. Acier au carbone, acier inoxydable, aluminium, tôle galvanisée et aciers à haute résistance (AHSS/UHSS jusqu’à 1 200 MPa). Le changement de matériau se fait en remplaçant la bobine — aucun réglage supplémentaire nécessaire.
