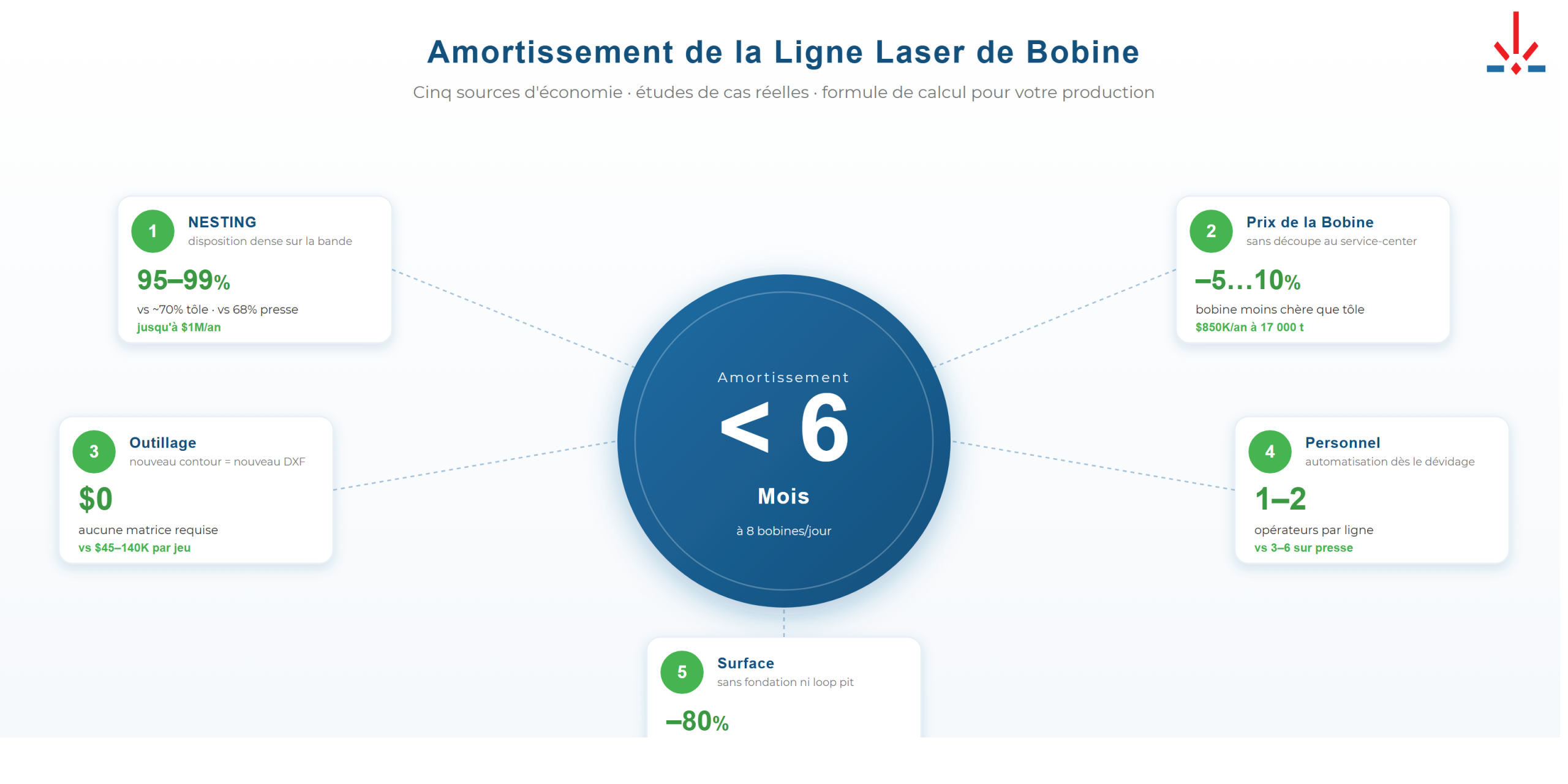

À raison de 8 bobines/jour, une ligne de découpe laser de bobine s’amortit en moins de 6 mois. Ci-dessous : cinq sources d’économie mesurables avec calculs et deux cas de production réels.

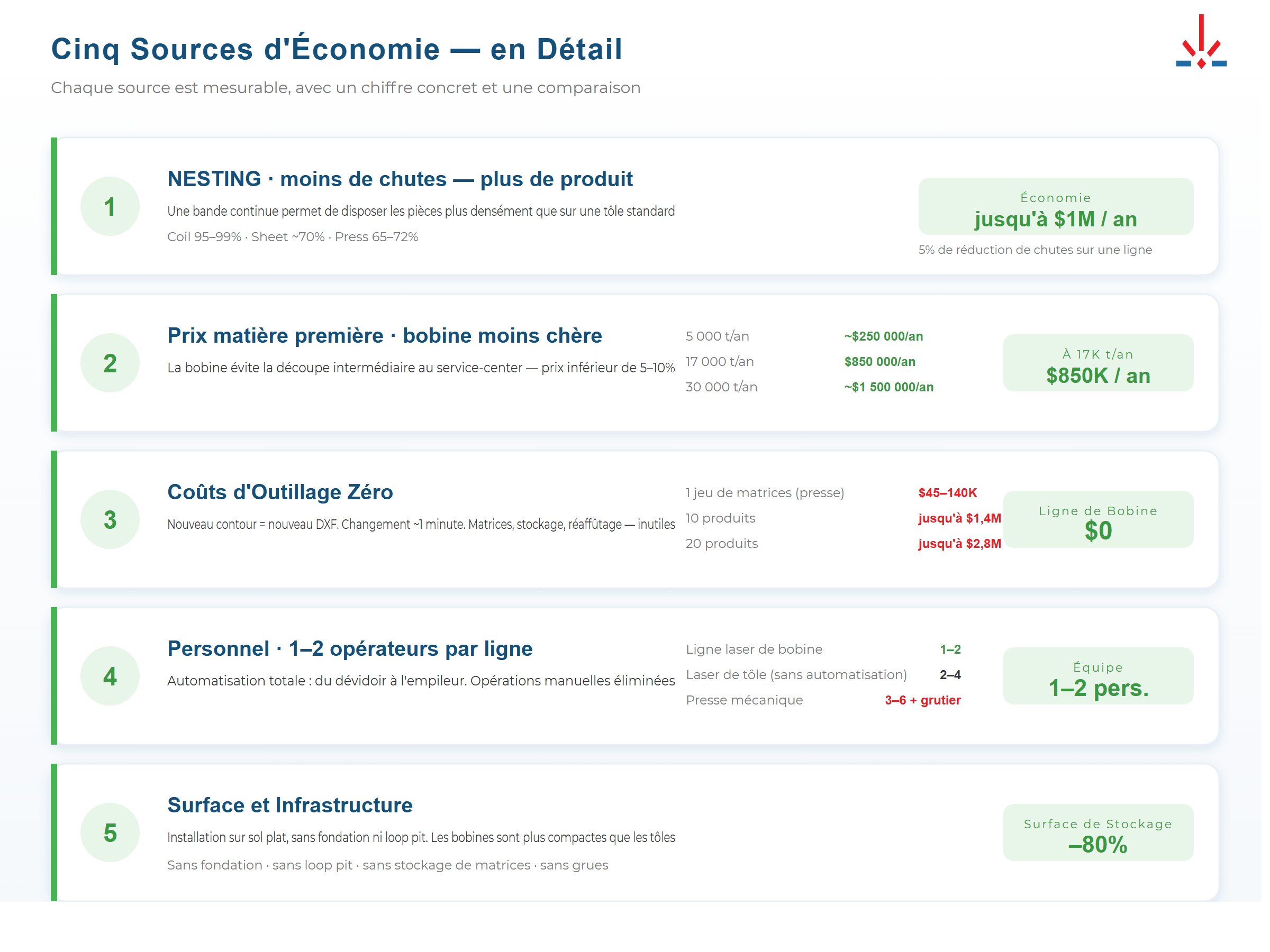

5 Sources d’Économie
Une ligne de découpe laser de bobine réduit les coûts sur cinq axes simultanés. Chacun est mesurable avec des chiffres concrets.
1. Nesting : Moins de Chutes, Plus de Pièces à Partir du Même Métal
La première source d’économie. La bande continue permet un placement plus serré des pièces que les tôles standard.
| Technologie | Nesting | Chutes |
|---|---|---|
| Ligne de découpe laser de bobine | 95–99% | 1–5% |
| Machine de découpe laser de tôle | ~70% | ~30% |
| Presse mécanique | 65–72% | 28–35% |
5% de réduction des chutes sur une seule ligne = jusqu’à 1M $ d’économie par an.
Données issues d’une production automobile en grande série pour une pièce et un volume spécifiques. L’économie réelle dans votre usine dépendra du matériau, de l’épaisseur, de la géométrie de la pièce et du volume de production.
2. Prix de la Matière Première : La Bobine Coûte Moins Cher que la Tôle
L’acier en bobine ne passe pas par le refendage intermédiaire au service center. Résultat : un prix 5–10% inférieur à celui de la tôle de même nuance et épaisseur.
| Volume | Économie bobine vs tôle |
|---|---|
| 5 000 t/an | ~250 000 $/an |
| 17 000 t/an | ~850 000 $/an |
| 30 000 t/an | ~1 500 000 $/an |
3. Zéro Coût d’Outillage
Une presse mécanique nécessite une matrice dédiée pour chaque contour de pièce.
| Poste | Presse | Ligne de découpe laser de bobine |
|---|---|---|
| 1 jeu de matrices | 45 000–140 000 $ | 0 $ |
| 10 produits | 450 000–1 400 000 $ | 0 $ |
| 20 produits | 900 000–2 800 000 $ | 0 $ |
| Stockage des matrices (jusqu’à 40 t chacune) | Rayonnages, ponts roulants, surface | — |
| Maintenance des matrices | Réaffûtage, réparation | — |
Les chiffres de ce tableau sont un exemple de calcul pour un client spécifique du secteur des équipementiers automobiles. La pièce a une forme complexe avec des coûts de matrice élevés. Les valeurs réelles pour votre production seront différentes.
Sur une ligne de découpe laser de bobine, un nouveau contour = un nouveau fichier DXF. Le changement de série prend ~1 minute.
4. Personnel : 1–2 Opérateurs au Lieu d’une Équipe Complète
| Technologie | Opérateurs | Remarque |
|---|---|---|
| Ligne de découpe laser de bobine | 1–2 | Automatisée du déroulage à l’empilage |
| Laser de tôle (sans automatisation) | 2–4 | Chargement/déchargement manuels |
| Laser de tôle (avec automatisation) | 1–2 | Mais l’automatisation coûte plus cher que la machine elle-même |
| Presse mécanique | 3–6 | + pontier pour le changement de matrices |
5. Surface au Sol et Infrastructure
| Paramètre | Ligne de découpe laser de bobine | Presse |
|---|---|---|
| Fondation | Sol plat | Fondation spéciale |
| Fosse de boucle (loop pit) | Non requise | Obligatoire |
| Stockage matière première | Bobines : 80% moins de surface vs tôles | Tôles + rayonnages |
| Stockage d’outillage | Aucun | Matrices jusqu’à 40 t |
| Ponts roulants | Non requis | Obligatoires |

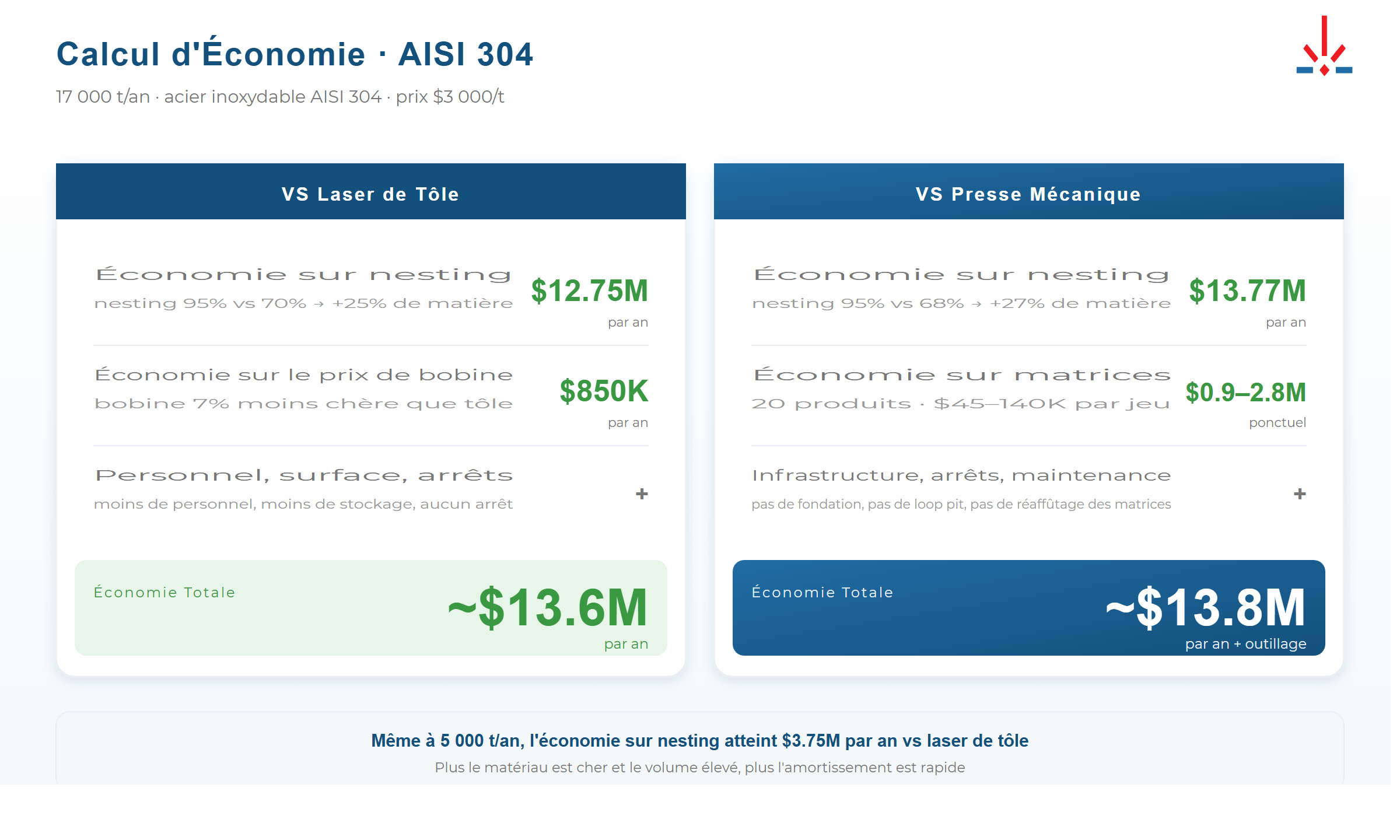

Calcul d’Économie : Acier Inoxydable AISI 304
Conditions : 17 000 t/an, acier inoxydable AISI 304 (~3 000 $/t)
| Source d’économie | Ligne bobine vs laser de tôle | Ligne bobine vs presse |
|---|---|---|
| Nesting (95% vs 70% / 68%) | 12,75M $/an | 13,77M $/an |
| Prix bobine vs tôle (–7%) | 850 000 $/an | — |
| Matrices (20 produits) | — | 900 000–2 800 000 $ (ponctuel) |
| Économie totale | ~13,6M $/an | ~13,8M $/an + outillage |
Même à des volumes inférieurs (5 000 t/an), l’économie de nesting seule atteint 3,75M $/an par rapport au laser de tôle.
Prêt à Réduire les Coûts et à Augmenter l'Efficacité ?

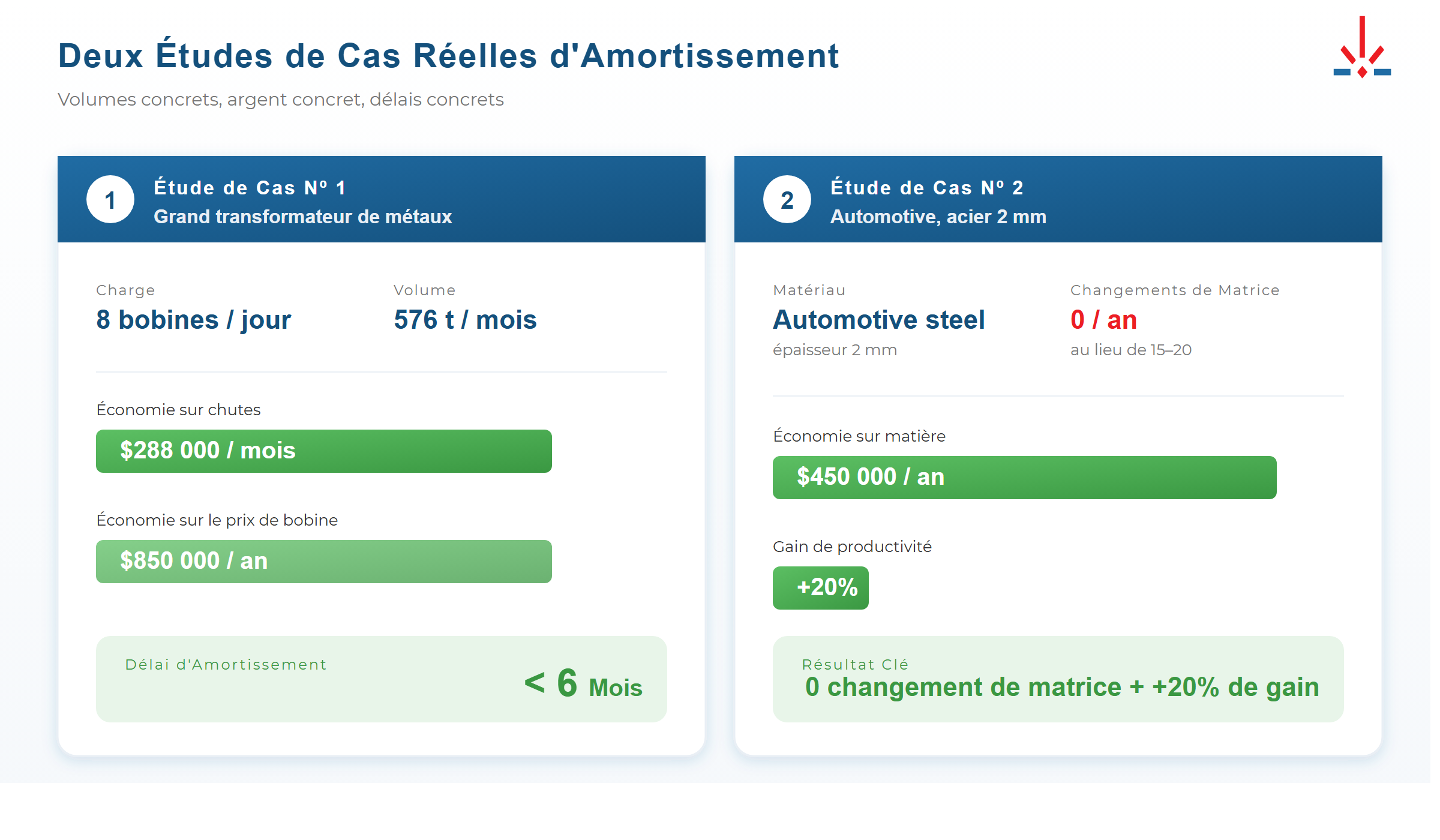

Cas 1 : Grand Transformateur de Métaux (8 Bobines/Jour)
| Paramètre | Valeur |
|---|---|
| Utilisation | 8 bobines/jour |
| Volume | 576 t/mois |
| Économie sur les chutes | 288 000 $/mois |
| Économie sur le prix de la bobine | 850 000 $/an |
| Délai de retour | < 6 mois |
Cas 2 : Automobile, Acier 2 mm
| Paramètre | Valeur |
|---|---|
| Matériau | Acier automobile, 2 mm |
| Économie de matière | 450 000 $/an |
| Gain de productivité | +20% |
| Changements de matrice | 0 (vs 15–20 par an) |
Coûts Cachés que Vous Pourriez Négliger
Lors de la comparaison des technologies, beaucoup de calculs se concentrent uniquement sur le CAPEX de l’équipement. Le coût total de possession réel inclut :
- Arrêts lors des changements de tôle/matrice. Le laser de tôle s’arrête à chaque cycle de chargement. La presse s’arrête à chaque changement de produit. La ligne de bobine fonctionne en continu : 1 bobine = des milliers de mètres = des heures de découpe ininterrompue
- Automatisation du laser de tôle. Pour atteindre le niveau d’automatisation d’une ligne de bobine, un laser de tôle nécessite un chargeur, un déchargeur et un trieur. Le coût de l’automatisation dépasse souvent le prix de la machine
- Logistique des tôles. Les tôles de 1 500 × 3 000 mm nécessitent un stockage sur rayonnages, des ponts roulants et plus de surface d’entrepôt. Les bobines sont 80% plus compactes
- Rebuts après changement de matrice. Les 50 à 200 premières pièces après un changement de presse sont souvent des rebuts. Sur la ligne de bobine, la première pièce est une pièce conforme

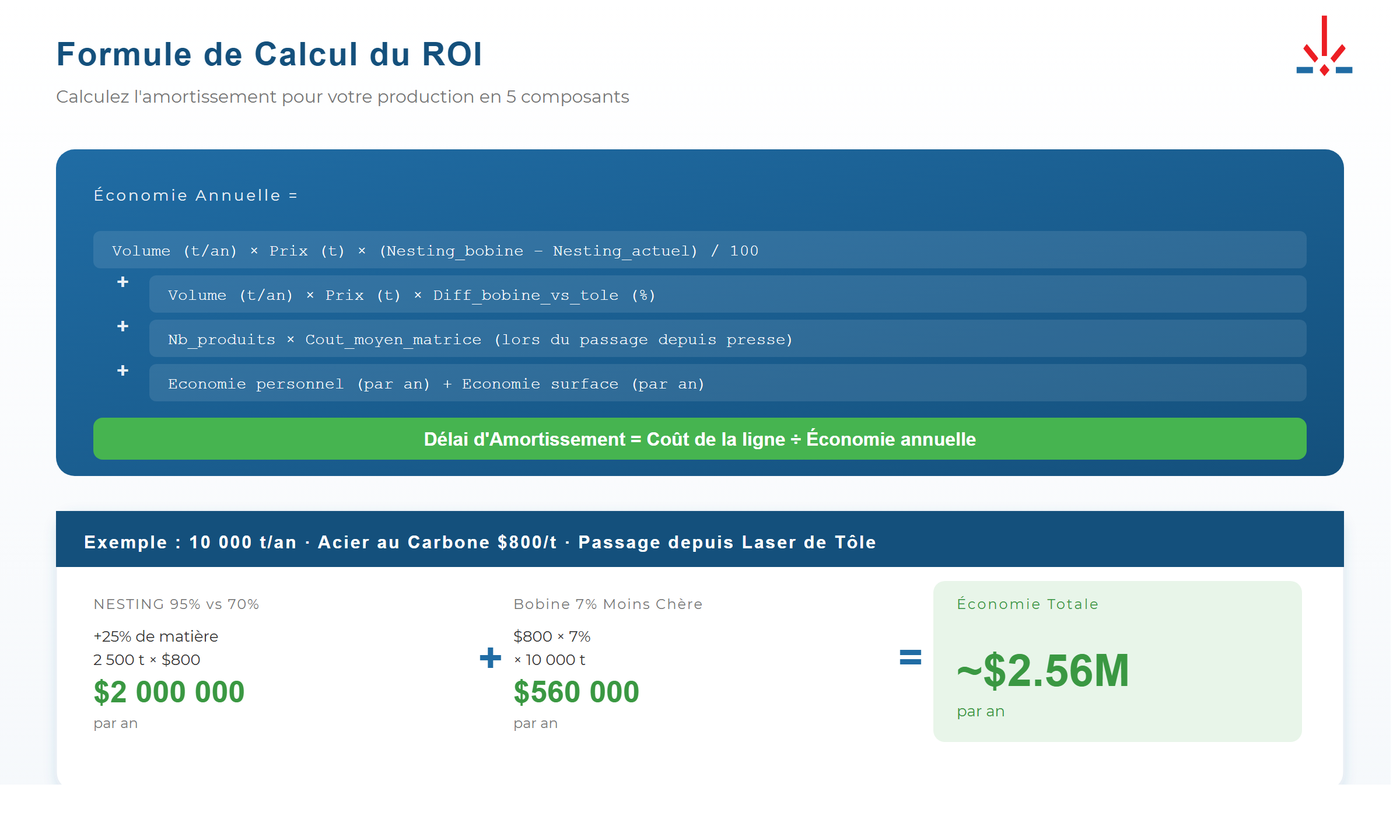

Formule : Calculez le ROI pour Votre Production
Économie annuelle =
(Volume t/an × Prix/t × (Nesting_bobine – Nesting_actuel) / 100)
+ (Volume t/an × Prix/t × Différence_prix_bobine_vs_tôle%)
+ (Nb_de_produits × Coût_moyen_matrice) ← si migration depuis presse
+ (Économie_personnel/an)
+ (Économie_surface/an)
Délai de retour = Coût de la ligne / Économie annuelleExemple de calcul rapide :
- 10 000 t/an, acier au carbone (800 $/t), migration depuis laser de tôle
- Nesting : 95% vs 70% = 25% d’économie → 2 500 t × 800 $ = 2 000 000 $/an
- Bobine 7% moins chère → 800 $ × 7% × 10 000 = 560 000 $/an
- Total : ~2,56M $/an d’économie
Quelle Série SBMachines Vous Convient
| Volume et besoin | Série recommandée |
|---|---|
| Entrée dans la découpe laser de bobine, métal fin jusqu’à 2 mm | SU3E — entrée de gamme, retour rapide |
| Volume moyen à élevé, jusqu’à 20 mm | SU3Pro — entièrement automatisée, jusqu’à 60 kW |
| Vitesse maximale, production en série | SU4 — 2–8 têtes de coupe |
| Production zéro déchet, nesting 99% | SU5 — chutes minimales |
Mise en service et SAV (Service après-vente) assurés par les ingénieurs SBMachines sur site.
FAQ
Q : Quel est le volume minimum pour qu’une ligne de bobine soit rentable ? R : Cela dépend du coût du matériau. Pour l’acier inoxydable AISI 304 (3 000 $/t), la rentabilité commence à partir de 3 000–5 000 t/an. Pour l’acier au carbone (800 $/t), à partir de 8 000–10 000 t/an. Plus le matériau est cher, plus le retour est rapide.
Q : Une ligne de bobine est-elle plus chère qu’un laser de tôle ? R : Le CAPEX est plus élevé, mais le coût total de possession (TCO) est inférieur dès la première année. Les économies sur le matériau, le personnel et la surface compensent la différence de prix de l’équipement en 6 à 12 mois.
Q : Et si les volumes sont instables ? R : C’est précisément dans ce cas que la ligne de bobine surpasse la presse. Pas de matrices signifie pas de coûts fixes d’outillage. Une seule ligne dessert plusieurs clients et produits. Idéal pour la sous-traitance.
Q : Quels sont les consommables d’une ligne de bobine ? R : Principaux : verres de protection de la tête de coupe, buses et gaz de découpe (azote ou oxygène). La source laser à fibre ne nécessite aucun remplacement de composants — la durée de vie des diodes dépasse 100 000 heures.
Q : Puis-je obtenir un calcul de ROI personnalisé pour ma production ? R : Oui. Envoyez vos paramètres (matériau, épaisseur, volume, technologie actuelle) à [email protected] — les ingénieurs SBMachines vous prépareront une analyse de ROI personnalisée.
