Рулонная лазерная линия — это полностью автоматизированный комплекс, который превращает рулон металла в стопку готовых заготовок без штампов, без ручной загрузки и с минимумом отходов. Разбираем каждый этап процесса, компоненты линии и их роль.
Процесс в одном абзаце
Рулон устанавливается на разматыватель. Лента подаётся через правильную машину, которая устраняет деформации. Выровненная лента поступает на конвейерный стол, где режущая головка вырезает контуры деталей по DXF-программе. Скелет отходов обрезается и удаляется автоматически. Готовые детали выгружаются и укладываются в стопки — вручную, порталом или роботом. Весь цикл непрерывный: 1–2 оператора, время на деталь — от 3 секунд.

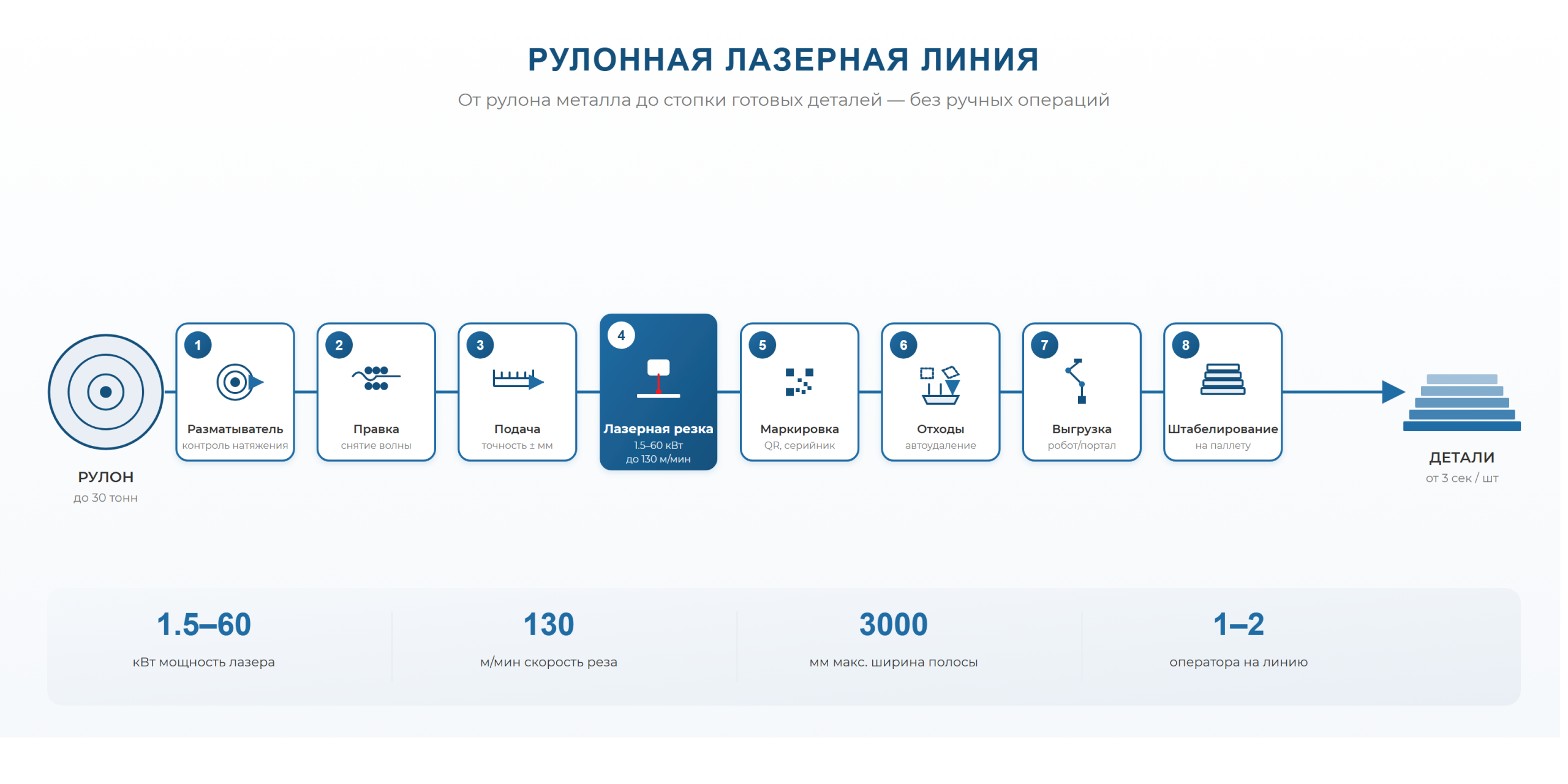

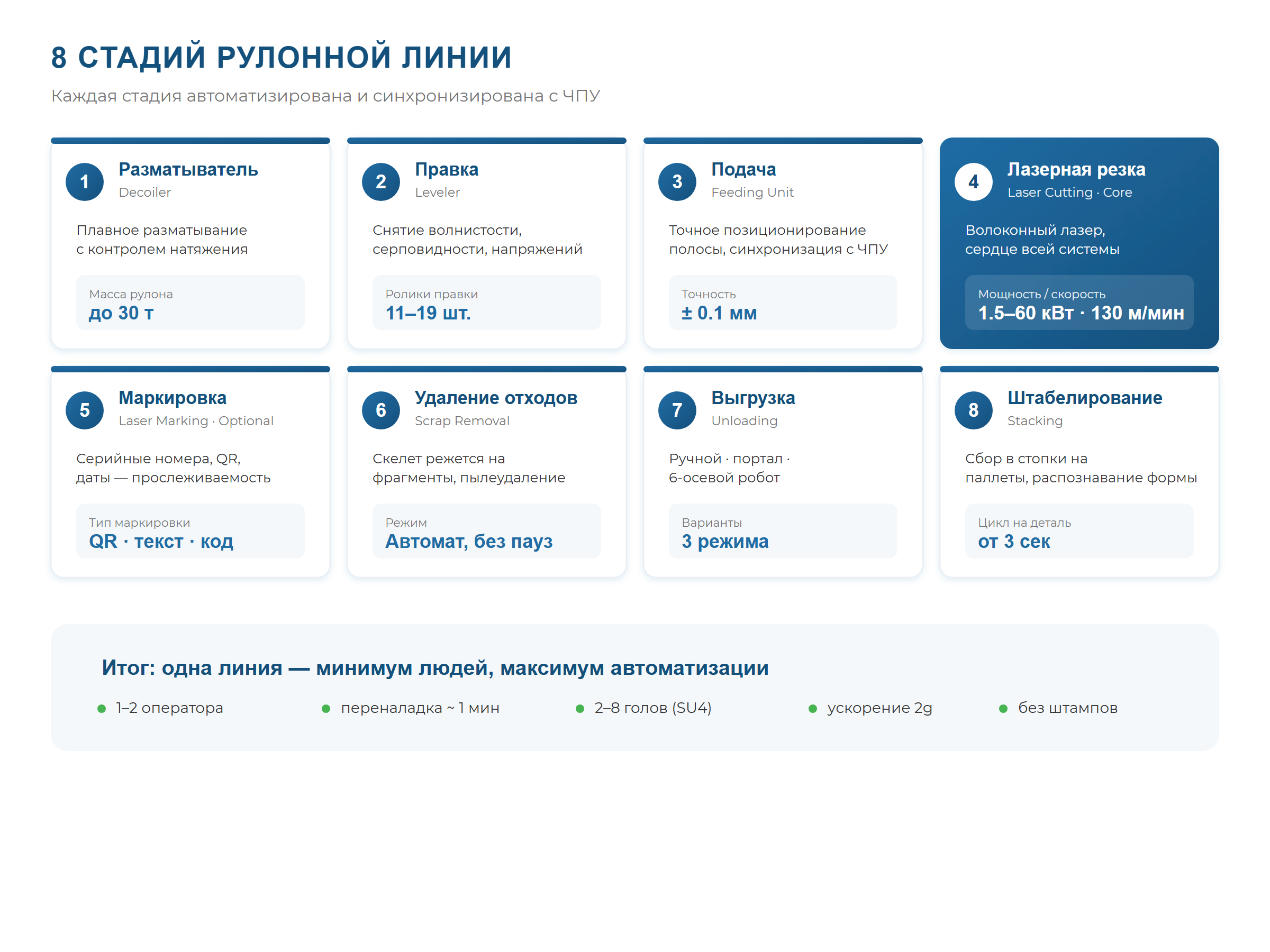

8 компонентов линии
1. Разматыватель (Decoiler)
Плавная размотка рулона с контролем натяжения ленты. Рулон весом до 30 т устанавливается краном или погрузчиком. Разматыватель обеспечивает равномерную подачу без рывков и провисаний.
Опция: несколько разматывателей для работы с разными рулонами без переналадки.
2. Правильная машина (Leveler / Straightener)
Устраняет деформации ленты после смотки: волнистость, серповидность, остаточные напряжения. Лента проходит через систему роликов и выходит геометрически плоской. Точность правки критична — неровная лента = нестабильный фокус лазера = дефекты реза.
3. Подающий механизм (Feeding Unit)
Точная подача ленты на конвейерный стол. Контролирует скорость и позиционирование с точностью до долей миллиметра. Синхронизирован с ЧПУ-системой: подача ленты и движение режущей головки координируются в реальном времени.
4. Лазерная резка (Laser Cutting)
Ядро линии. Волоконный лазерный источник генерирует луч, который фокусируется режущей головкой на поверхности ленты.
| Параметр | Диапазон (линейка SBMachines) |
|---|---|
| Мощность лазерного источника | 1,5–60 кВт |
| Количество режущих головок | 1–8 |
| Скорость перемещения головки | до 130 м/мин |
| Ускорение | 2g |
| Газ для резки | Азот, кислород, сжатый воздух |
Режущая головка автоматически настраивает фокус и давление газа под толщину и тип материала. Резка происходит на конвейерном столе — лента движется непрерывно или пошагово в зависимости от конфигурации.
Multi-head: серия SU4 оснащается 2–8 головками, которые работают параллельно. Две головки = примерно двукратное увеличение производительности на тех же деталях.
5. Лазерная маркировка (Laser Marking) — опция
Каждая деталь получает уникальный ID: серийный номер, QR-код, дату производства. Маркировка 20/30/50 Вт, скорость — до 8 000 мм/с. Обеспечивает полную прослеживаемость (traceability) — критично для automotive и аэрокосмической отрасли.
6. Удаление отходов (Scrap Removal)
Скелет ленты (отход после вырезки деталей) автоматически обрезается и удаляется с конвейера. Система включает:
- Обрезку скелета на фрагменты
- Транспортировку в контейнер
- Вытяжку дыма и мелких частиц (фильтрация Siemens + TORAY)
Оператору не нужно вручную убирать отходы — линия делает это непрерывно.
7. Выгрузка (Unloading)
Три варианта в зависимости от формы деталей и требуемой скорости:
| Вариант | Когда применяется |
|---|---|
| Ручная выгрузка | Малые объёмы, нестандартные детали |
| Портальная система (Gantry) | Стандартные детали, высокая скорость |
| 6-осевой робот | Сложные формы, разнородные детали в одном цикле |
8. Укладка (Stacking)
Автоматический сбор готовых деталей в стопки. Система распознаёт форму и ориентацию деталей, укладывает их на паллеты. Результат: готовая стопка заготовок, которая сразу идёт на следующий этап — формовку, сварку или отгрузку.
Какие материалы и толщины

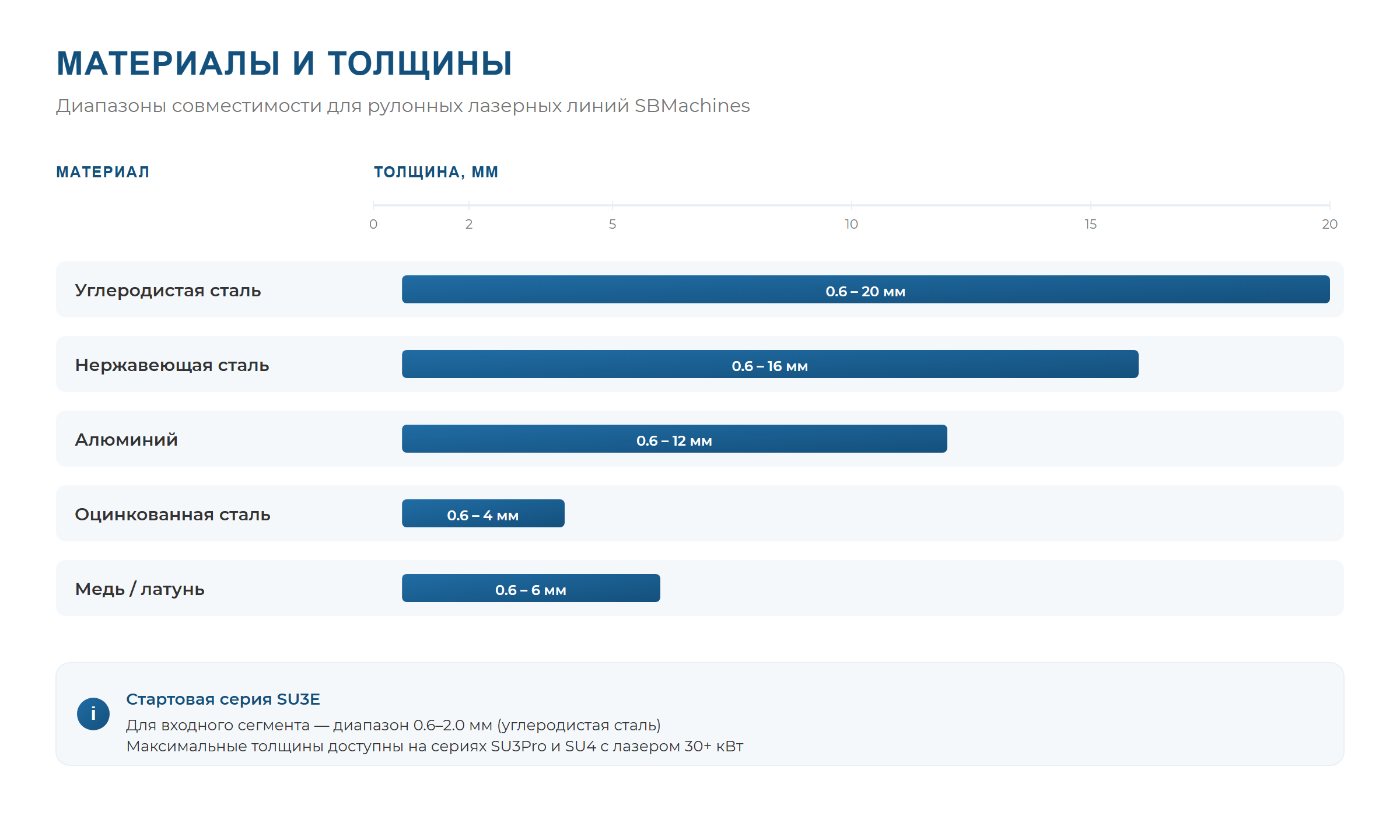

| Материал | Толщина | Примечание |
|---|---|---|
| Углеродистая сталь | 0,6–20 мм | Основной объём: 0,8–6 мм |
| Нержавеющая сталь | 0,6–20 мм | AISI 304, 316 и др. |
| Алюминий | 0,6–20 мм | Требует азотной резки |
| Оцинкованный лист | 0,6–3 мм | Pre-painted steel — без повреждения покрытия |
| Высокопрочные стали (AHSS/UHSS) | 0,6–6 мм | До 1 200 MPa, включая Usibor/ALSi |
Ширина ленты: до 1 500 мм (SU3E) или до 3 000 мм (SU3Pro, SU4).
Готовы снизить затраты и повысить эффективность?
Опции автоматизации
| Опция | Что даёт |
|---|---|
| Multi-Gantry Cutting | 2×/3×/4× ускорение за счёт нескольких порталов |
| 6-осевой робот | Укладка деталей сложной формы |
| Портальная сортировка (Gantry System) | Автоматическая сортировка и укладка |
| Интегрированная гибка (Panel Bending) | Гибка сразу после резки — одна линия вместо двух |
| Дополнительные разматыватели | Несколько рулонов без переналадки |
| Фильтрация и вентиляция | Siemens + TORAY, промышленный класс |
| Винтовой компрессор с осушителем | Подача сжатого воздуха для резки |
Целевые отрасли
Automotive. Кузовные и структурные детали, заготовки для горячей и холодной формовки. Высокопрочные стали AHSS/UHSS до 1 200 MPa. Лазерная маркировка обеспечивает traceability каждой детали.
HVAC и климатическое оборудование. Корпуса кондиционеров, теплообменники, кожухи. Тонкий металл 0,6–2 мм, высокая скорость, массовая серия.
Бытовая техника. Панели и корпуса стиральных машин, холодильников, духовых шкафов. Оцинкованный и pre-painted лист без повреждения покрытия.
Посуда (Cookware). Диски разных диаметров из нержавейки и алюминия. Без штампа на каждый размер — один DXF на каждый диаметр, переналадка за минуту.
Коммерческое холодильное оборудование. Камеры, панели изоляции, витрины. Длинные детали, pre-painted steel.
Контрактное производство. Одна линия обслуживает десятки заказчиков с разными деталями. Минимальная партия — от 1 штуки. Идеальная модель для сервисных металлоцентров.
Solar / Energy. Панели, рамы, крепёжные элементы. Тонкий алюминий и оцинкованная сталь.
Грузовой транспорт. Диски колёс, рамные элементы. Толстый металл до 18–20 мм.
Серии SBMachines

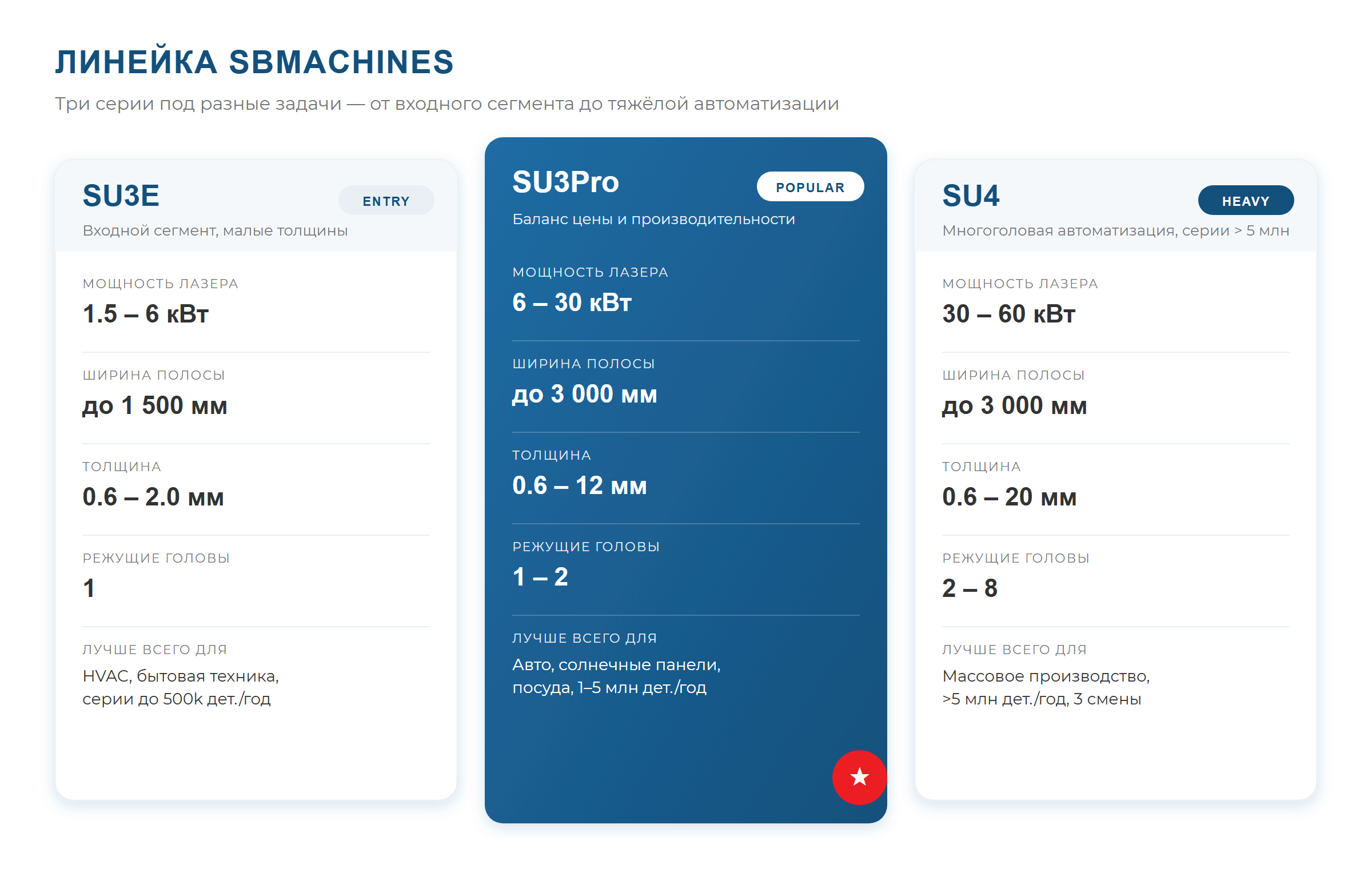

| Серия | Позиционирование | Мощность | Макс. ширина | Толщина | Головок |
|---|---|---|---|---|---|
| SU3E | Entry Level | 1,5–6 кВт | 1 500 мм | 0,6–2,0 мм | 1 |
| SU3Pro | Professional | 3–60 кВт | 3 000 мм | 0,6–20 мм | 1 |
| SU4 | Multi-Head | 3–60 кВт | 3 000 мм | 0,6–20 мм | 2–8 |
| SU5 | Zero-Waste | 3–12 кВт | 1 850 мм | 0,6–3,0 мм | 1 |
FAQ
В: Чем рулонная линия отличается от обычного листового лазера с размотчиком?
О: Рулонная лазерная линия — это интегрированный комплекс: размотка, правка, резка, удаление отходов и укладка работают как единая система под управлением одного ЧПУ-контроллера. Листовой станок с размотчиком — два отдельных устройства без сквозной автоматизации.
В: Нужен ли специальный фундамент?
О: Нет. Линия устанавливается на ровный промышленный пол. Не требуется яма для петли (loop pit), специальный фундамент или мостовые краны — в отличие от прессовой линии.
В: Как быстро происходит переналадка на другую деталь?
О: ~1 минута. Оператор загружает новый DXF-файл в ЧПУ-систему. Механическая переналадка не требуется — нет штампов, нет сменного инструмента.
В: Можно ли интегрировать линию с существующим производством?
О: Да. Выход линии — стопка готовых заготовок на паллете. Она подключается к любому следующему этапу: формовка, гибка, сварка, покраска. Опция интегрированной гибки (Panel Bending) позволяет совместить резку и гибку в одной линии.
В: Какой срок поставки и монтажа?
О: Зависит от конфигурации. Свяжитесь с инженерами SBMachines для расчёта сроков под вашу спецификацию: [email protected]
